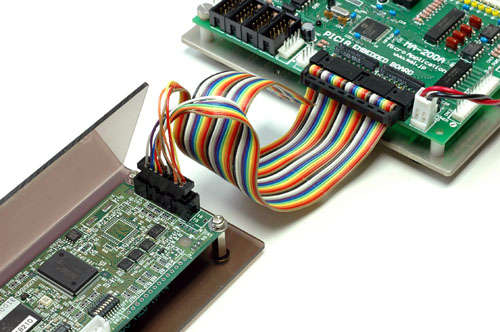

GU256X64D-3100は 256dot×64dotグラフィック表示タイプ蛍光表示管である。図形表示から漢字表示までできる高機能なユニットである。インタフェースは非同期シリアル通信のRS232Cポートと、パラレルインタフェースポートを持っている。MA200CPUボードに接続する場合、RS232Cでも接続可能であるが、コネクタが外部に出力されていることと、ER,DRの制御線をサポートしていないことからMA200のユーザI/Oポートコネクタからパラレル接続にて利用する。 MA200と蛍光表示管を接続するケーブルを製作する。
　　　［蛍光表示管側　標準2.54mmピッチ16ピンフラットケーブル］
　　　［MA200側　標準2.54mmピッチ34ピンフラットケーブル］
パラレルインタフェースはプログラム的にも大変簡単で、データをポートDに割付、*WRの書き込みラインをRE0に、*RDYラインをRE1とする。このラインは入力に指定する。
データを出力し、WRラインをLowからHiに変化させるだけでデータを送り込める。データを出力する前にRDYラインを監視し、表示管がデータ受付状態であることを確認する。

GU256X64D-3100は特に初期化処理を行わなくてもすぐに機能する。ASCIIの文字コードを送り込むことで左端の画面より文字を表示してゆくため、端末のように使用でき、キャラクタタイプの表示器となっている。
拡張機能はESC・USのコードにて特殊機能を起動する。機能は仕様書に詳細が記されているが、大変種類が多い、プログラムはよく使いそうなコマンドを関数としてまとめてあるが、全機能の半分もないだろう。漢字コードはシフトJISコードを送り込めばカーソル位置に表示される。
C18コンパイラで文字列指定で漢字を書いてみると、漢字によって表示されたりされなかったりする。コードを調べて記述すれば問題なく表示される。

プログラム例はCDROM内に収録。
