| MPLAB C18 コンパイラの解説書である「mplab C18 コンパイラの実践活用」に掲載したMES200システムの使用例を紹介いたします。 |
| 応用例の詳細につきましては、弊社解説書「mplab C18 コンパイラの実践活用」に掲載されています。 |
 |
|

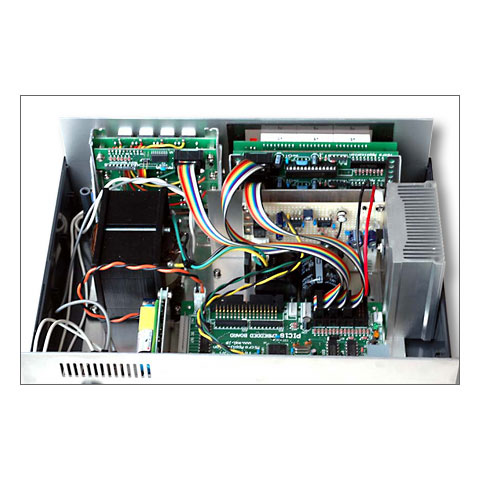

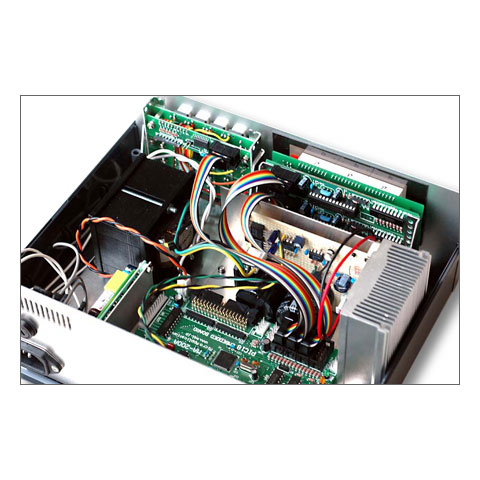

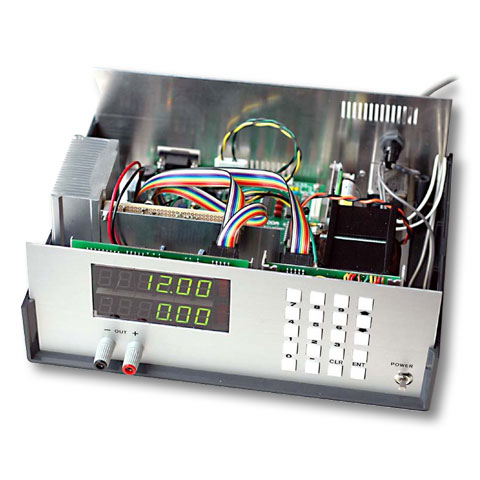

| ■MES200システムを利用した電圧設定器の構成例 |
|
|
| ●電圧設定器の機能 |
・テンキーの入力により電圧を設定・出力
・現在の電圧値をUp/Down調整が可能
・出力電流の表示
・シリアル通信により外部から電圧設定可能
・正・負の電圧値出力 |
| ●システム構成 |
・MA200 PIC組込 CPUボード1
・MA192 6桁 LED 表示ユニット 2セット
・MK195 4キースイッチユニット
・MA196 4x6 24キースイッチコントローラ |
|
 |

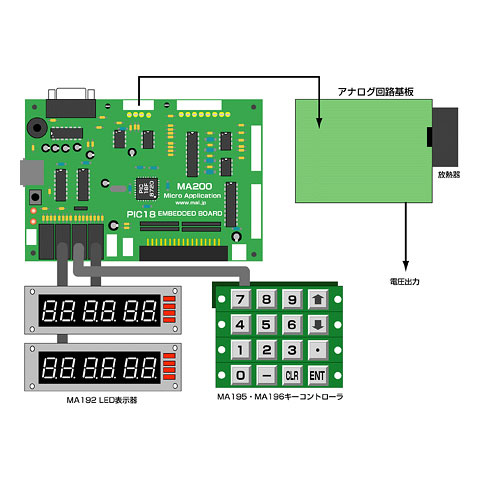

| 電圧設定器構成図 |
|
|
|
|
|
|
|

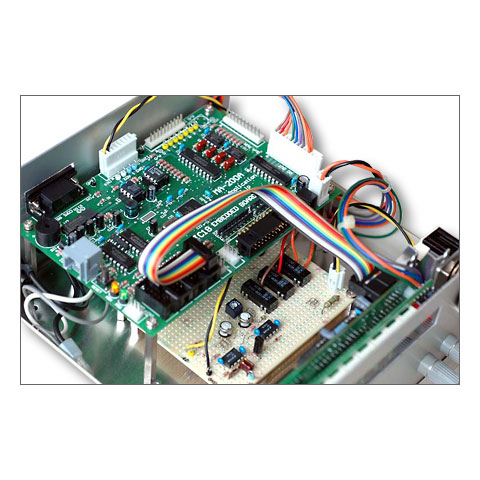

| ■MES200システムを利用したデジタル電圧計の構成例 |
|
|
| ●オートレンジデジタル電圧計の機能 |
広範囲の電圧を計測でき、正・負の電圧にも対応できるデジタル電圧計。
基板上のMCP3202・12bit・A/DコンバータをメインのA/D変換器として利用。 |
|
 |

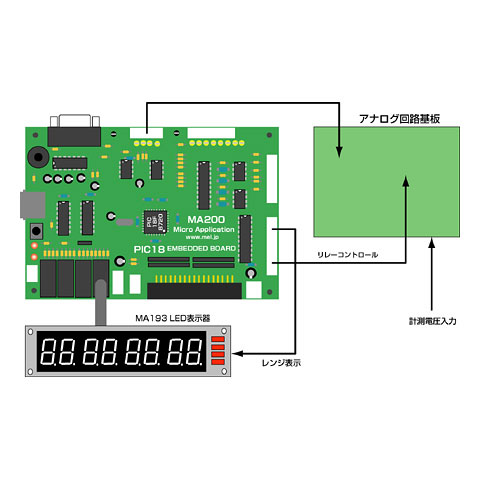

| デジタル電圧計構成図 |
|
|
|
|
|
|
