| MK314の組立手順を紹介いたします。 |
 |
|
| ■まず、始めに… |
|
|
| 準備するもの |
|
| ・電気用コテ（小型でコテ先が細いもの） |
| ・ハンダ（0.6〜0.8φ スズ60% 鉛フリーは使わない方が良い） |
| ・工具（ニッパ、ラジオペンチ） |
| ・MK314 |
|
|
| ■キットの中身を確認してみる |
|
|
 |
|

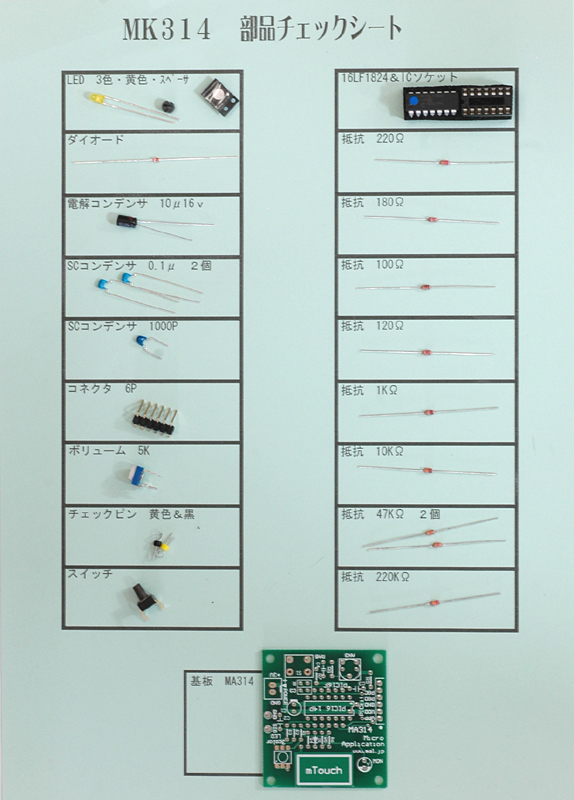

「部品チェックシート」に各種部品を並べて、全ての部品が全て揃っているか確認する。
※部品チェックシートのダウンロード |
|
|
|
| ■半田付けの作業手順 （写真をクリックすると拡大画面が表示されます） |
|
|
 |
|
はじめに、ハンダ付けの練習のために、抵抗を付けてみましょう。

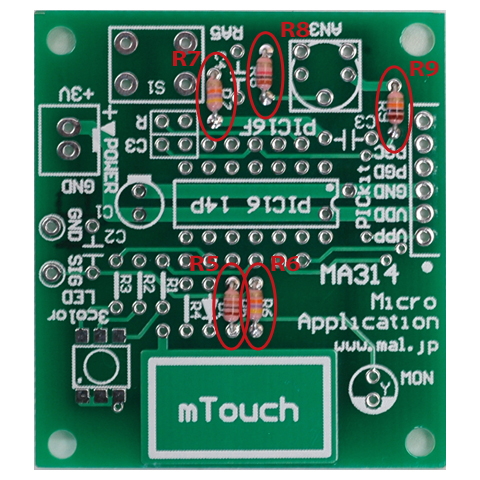

抵抗の R5(100)、R6(47K)、R7(47K)、R8(1K)、R9(10K)を実装してみましょう。 |
|
|
|
 |
|
面実装のLEDを実装します。
面実装は難しいので詳しく説明します。

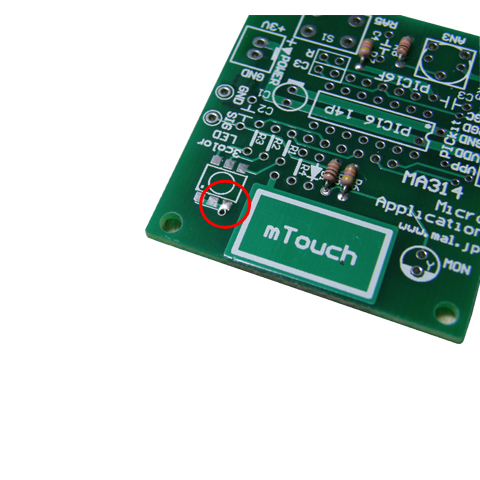

まず、ランドの1ヶ所に半田をのせておく。
（今回はLEDの右下部分） |
|
|
|
 |
|

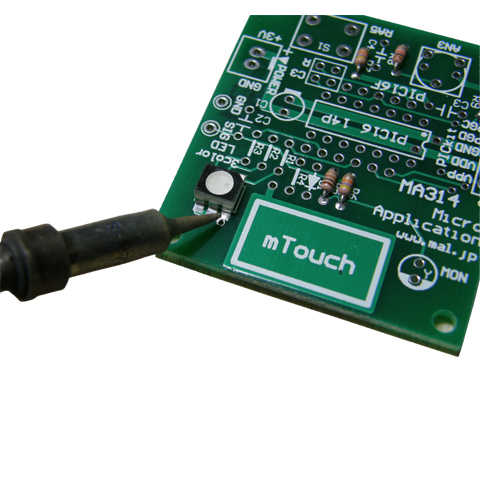

部品のピンと基板のランドをきちんと合わせてLEDを置く。
1番ピンの方向に十分注意！！ |
|
|
|
 |
|

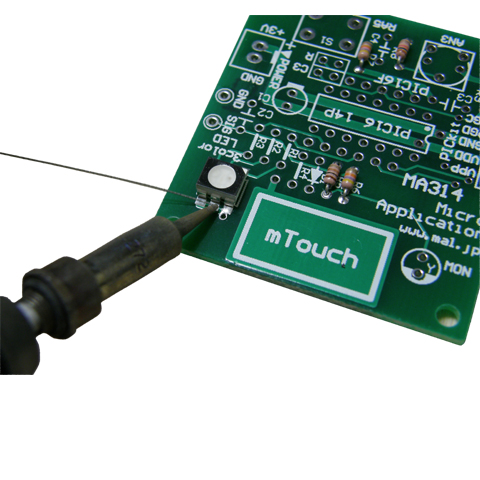

のせてあった半田に半田コテをあてて、半田を溶かし、仮止めします。
この時、部品を指で押さえて、半田コテをあてないと部品がずれてしまうので注意する。 |
|
|
|
|
|
 |
|

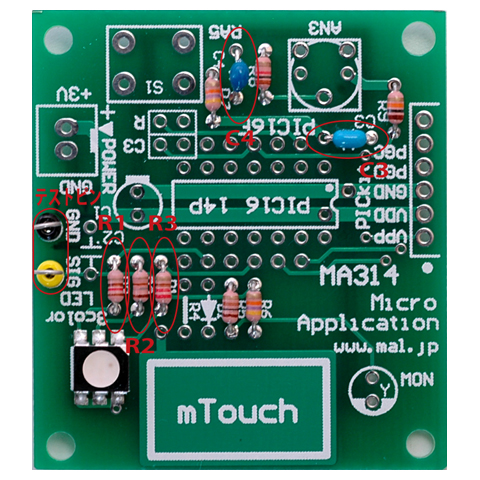

3色LEDを実装完了したら、背の低い部品から順次実装します。
抵抗の R1(220)、R2(180)、R3(120)、R8(1K)、コンデンサの C3(104)、C4(1000p)、
テストピン(黄色・黒)を実装してみましょう。 |
|
|
 |
|
次に、背の高い部品を実装していきます。
コンデンサの C1(10μ16V)、LED(黄色)、スイッチ S1、ボリューム AN3を実装して
みましょう。 |
|
|
 |
|
次に、ICソケットを実装します。 |
|
|
 |
|
次に、プログラム書込済IC(PIC16LF1824-I/P)を実装します。
その後、各自の作業内容にあわせて、PICkit用6Pコネクタや電池ボックスの接続をお願いします。

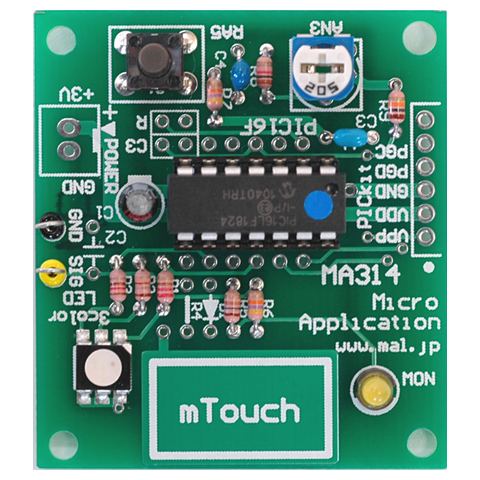

最後に、半田付けがきちんとされているか、確認して完成です。 |
|
|
 |
|

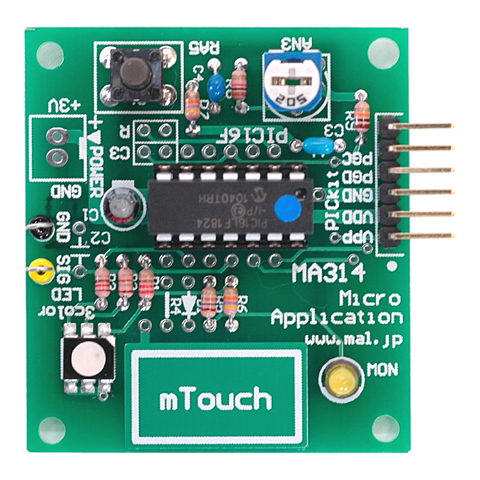

PICkit用6Pコネクタ接続 |
|
 |
|
電池ボックス接続
ケーブルの赤黒位置に
注意！！！ |
|
|
|
