| 本商品は、販売終了いたしました。 |
|

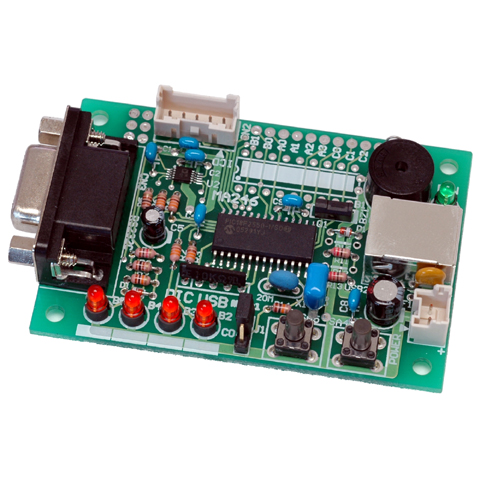

MA246はUSBを搭載した小型CPUユニットです。PCに接続して機能する小型機器を構成させることができます。
プログラムはMPLAB-ICDが接続できるため容易に製作、デバックが可能です。
初期状態で搭載しているファームウエアプログラムは1つの機能ユニットになっており、小さな端末として機能するためそのまま利用することもできます。 |
|
MA246を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはデバッガにはICD3 + MC-ICDなど、コンパイラにはC18コンパイラ（無料版あり）があります。 |
|
|
|
|
| ●小型形状手のひらサイズ |
小さなボードに様々な機能を盛り込みました |
| ●PICを使ったUSBユニット |
PCなどとUSB通信ができます |
| ●PIC18F2550を装備 |
USB2.0機能を持ったPIC18マイコンです |
| ●標準搭載ファームウエア |
購入時搭載のプログラムでPCより各周辺機能を利用可能 |
| ●MPLAB-ICD接続でデバック可能 |
MPLAB-ICDを接続できます （要変換ケーブル） |
| ●PC制御の各種治具製作に |
ちょっとした信号入力、出力治具に便利 |
| ●PCの手足としての小型端末 |
|
| ●Windows内蔵ドライバ使用 |
ファーム動作用ドライバは不要です |
|
|
|
|
 |
|

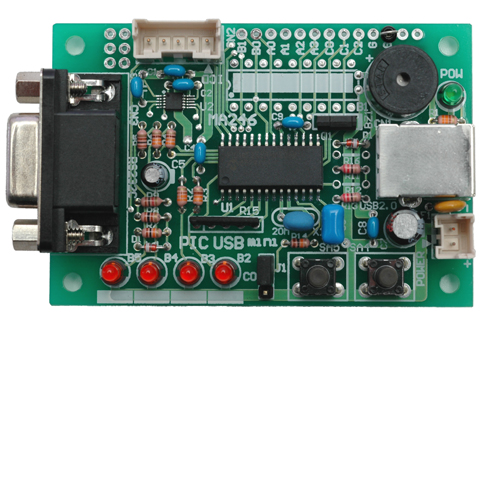

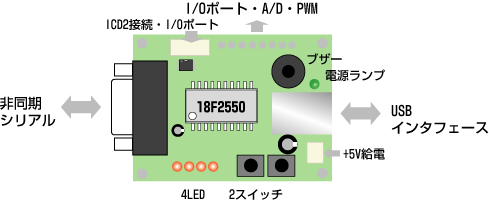

●CPU
CPUにはPIC18F2550-I/SO 搭載 |
 |
 |
|
|
 |
|
●USBインタフェース
メインとなるUSBインタフェースと電源部
電源はUSBより供給することもできます。
モータ・パワーデバイスなど、ユーザ側機器を駆動する場合、USB電源を使用しないようにしてください。
GNDラインはPCと同電位になります。 |
|
|
 |
|
●LED表示部 ／ ●スイッチ
4bitデータを表示できるLED表示と2個のスイッチ |
|
|
 |
|
●シリアル通信ポート
RS232Cシリアル通信ポートがあり付属ケーブルでパソコンに直結できます。 |
|
|
 |
|

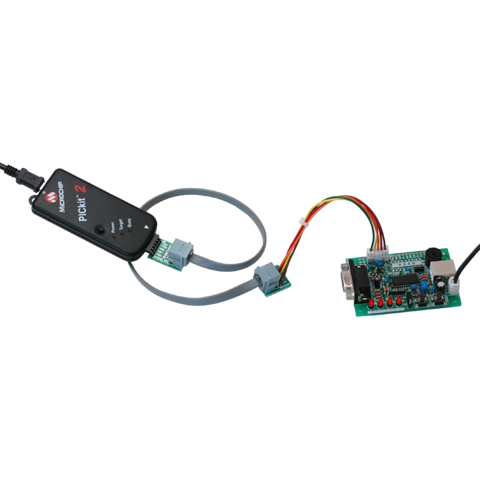

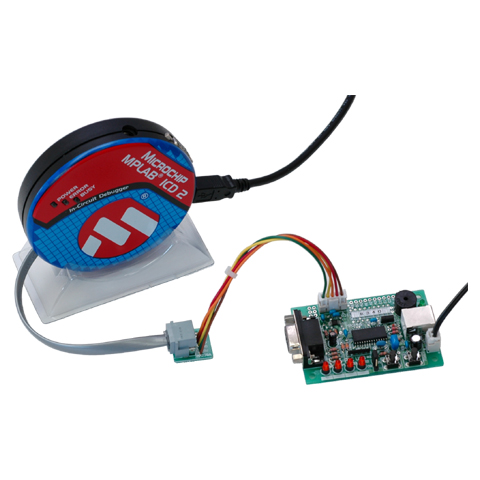

●MPLAB-ICD の利用（写真はICD2、PICkit2）
ICD 接続ケーブル(MC-ICD)を使用してMA246とMPLAB-ICDを接続できます。
PICkit接続時は各自接続ケーブルをつくって頂くか、MC-ICDとPICkit-OPT1をつなげる方法があります。
プログラム開発は C18コンパイラを使用する
プログラム開発の評価はMA255をご活用下さい。
仮想シリアル通信を使用したデバイスドライバはWindows-XPに用意されているため、ドライバを準備することなくUSBを機能できます。PCのアプリケーションからはCOM通信関数(API)を利用して操作できます。PIC側もシリアル通信ライクな関数で利用できます。
PICによるUSB利用ではもっとも簡単な手法です。 |
|
|
 |
|
●購入時のファームウエア
〜 応用例 〜
USB−RS232C変換
PC制御波形発生治具
PC制御電源
PCセンサユニット |
|

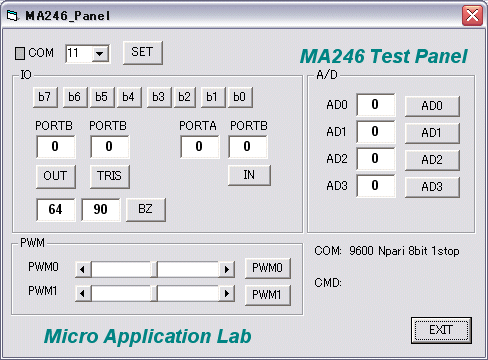

購入時書き込まれているファームウエアを利用すればコマンド指令によりボードの機能を活用できます。
USB←→RS232Cにてデータ通信可能。（9600bps）
LED点灯、A/D変換、PWMの機能をコマンドで駆動
PC側プログラムはVBやVCで構築可能
|
|
|
|
|
| ■MA246 PIC USB miniCPUユニット （注文番号 MA246） には、以下のものが含まれます。 |
| ●本体基板(MA246) ●電源ケーブル(MC-014) ●フューズ ●付属品（コネクタ XA5P・ピン） ●取扱説明書 |
|
|
|
| PICの種類 |
PIC18F2550 |
| 発振回路 |
20MHzクリスタルによる内部96MHzPLL発振 |
| リセット |
パワーオンリセット + リセットボタン |
| デバッグ |
MPLAB-ICD3 直結接続可 ISP端子 C18コンパイラ（無償ダウンロード使用可） |
| USB |
USB2.0対応 （ケーブル別売） |
| 通信 |
RS232Cシリアルインタフェース Dsub9ピンパソコン直結 （ケーブル別売） |
| スイッチ |
2個 |
| LED表示 |
赤色LED4bit表示 |
| ブザー |
発音体型 |
| I/Oポート |
A0・A1・A2・A3・B0・B1・C0・C1・C2の9bitのポートを利用可能
A0 汎用ポート または A/D入力
A1 汎用ポート または A/D入力
A2 汎用ポート 10Kプルアップ抵抗付き接点入力 または A/D入力
A3 汎用ポート 10Kプルアップ抵抗付き接点入力 または A/D入力
B0 ブザー用
B1 汎用ポート 割込入力
C0 汎用ポート 設定端子付き・10Kプルアップ抵抗付き 各種設定モード切替などに パルス入力
C1 汎用ポート PWM出力に利用 （ローパスフィルタでD/Aコンバータ利用可能）
C2 汎用ポート PWM出力に利用
B6・B7 ICDポートを利用すれば更に汎用ポートが2bit利用できます |
| 動作環境 |
温度 0〜40℃ 腐食性ガス、結露なし |
| 電源 |
+5V電源100mA以下 外部供給(部品追加にてUSBからの供給も可能、同時供給不可) |
| 電源ランプ |
あり |
| 基板寸法 |
73 × 50mm 取付寸法 65 × 41mm M3ビス |
|
|
|
|
| ●WindowsXP環境で動作します。 |
| ●出荷時に書き込まれているソフトを消してしまった場合は、再書込などの対応は致しませんのでご注意下さい。 |
| ●USBケーブルは必ず必要ですので、各自ご用意するか、弊社にて販売しておりますUSBケーブル(MC-2)をご購入下さい。 |
●本ボードは治具や量産向けのボードであって評価用のボードではありません。そのため、プログラムはユーザー側で作成
して頂くことを前提にしております。プログラムに関しては、MA255を参考にして下さい。 |
●MA246を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3 + MC-ICDなど、コンパイラにはC18コンパイラ（無料版あり）があります。 |
|
|
|
| ●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。 |
| ●基本機能はマイクロチップ社PIC18F2550データシートをご覧下さい。 |
 |
