MA267 CAN SPI インタフェースユニット
ホームへ
製品名 注文番号
MA267 CAN SPI インタフェースユニット MA267

MA267はMES200シリーズのSPI制御によるユニットをCANバスからコントロールするユニットです。MES200シリーズのLCD、LED表示ユニットをMES260シリーズでも利用することができます。
MES200シリーズのユニットを利用する
特長 ポイント 製品構成 仕様 ご注意 その他
特長
●CAN SPI変換ユニット
●MES200シリーズの表示ユニットを利用できる

ポイント

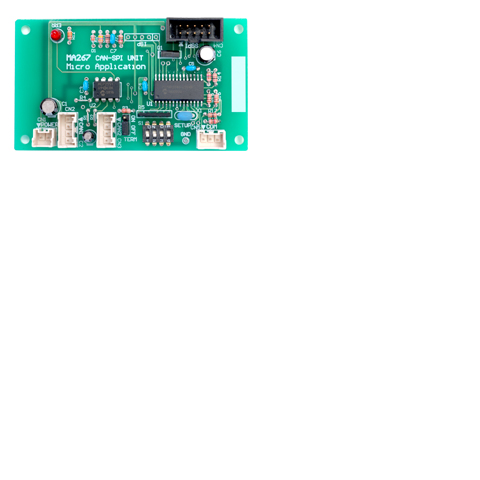

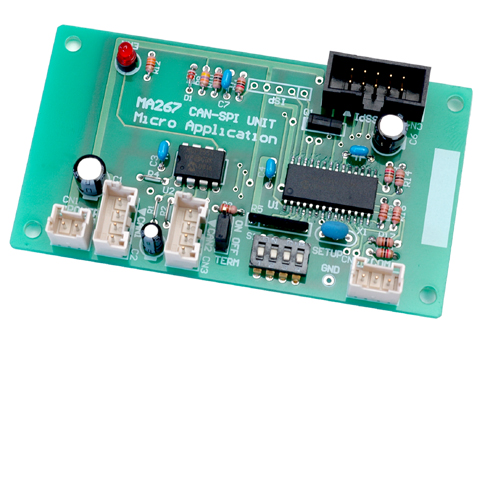

●MA267 CAN to SPI変換ボード
●使用可能な
　 ユニット		 ●MA193 8桁 LED 表示ユニット
●MA194 8桁 キャラクタ LED ユニット

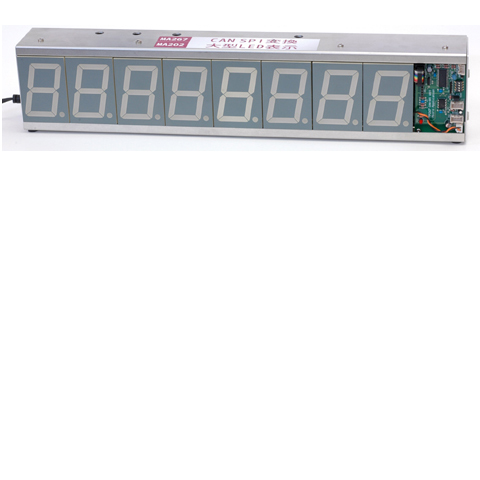

●使用例 MA283のCANコントローラとして使用したようす。
●応用例

MA283 大型 LED表示ユニットを利用
製品構成
●本体ユニット(MA267)　●CAN通信ケーブル60cm　●電源ケーブル ●付属品　●取扱説明書
仕様
SPI通信 クロック同期シリアル通信　8bit　データ入力・クロック入力・リセット
CAN通信 デフォルトボーレート125Kbps　ドライバMCP2551
終端抵抗120Ω設定接続可能
CAN設定・表示 4bitスイッチでID変更　シリアル伝送にてID、ボーレート設定可能

動作電源 +5V 50mA　環境温度0〜50℃ 湿度60%以下 腐食性ガス無し
基板寸法 85 × 48 mm
ご注意
●CANコマンド間隔は5mS〜10mSを確保する必要があります。
●ボーレートの変更設定は設定パラメータが多くCANバスの知識を必要とします。
その他
