MA283 大型 LED 数字表示ユニット

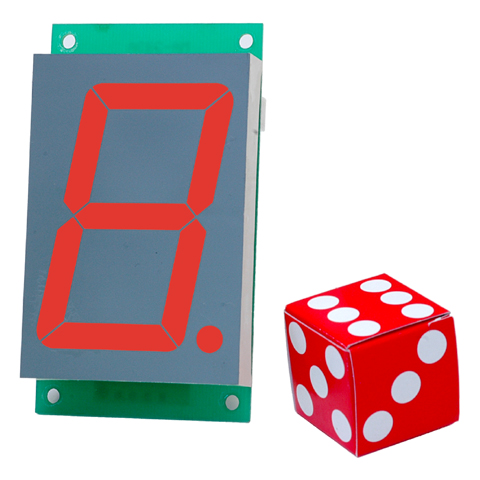

※サイコロは商品に含まれません
ホームへ
製品名 注文番号
MA283 大型 LED 数字表示ユニット MA283
  ▼その他
大型 LED 連結金具 MES-OPT4
工場や店舗などの数値情報表示に！
MA283は大型のLED数字表示ユニットです。56mm高の高輝度赤色LEDを使用。5〜6mの距離から数字を認識可能です。工場、店舗など掲示表示用に適しています。連結金具で連結取り付けすることで8桁まで1データとしてコントロールできます。電力とLED寿命をセーブする輝度調節機能があります。コントロールはMA192、193と同様のコマンドで表示します。ただし、点滅表示はできません。
MA283はインタフェースをクロック同期シリアルSPI通信で行います。様々なCPUシステムでご利用頂けます。
本商品は、販売終了いたしました。

特長 ポイント 製品構成 仕様 ご注意 その他
特長
●工場、店舗などの掲示表示
●高輝度LEDで鮮明
●輝度調整可能
●8桁連結使用可能
●MA283はMA200以外のCPUやCPUボードで活用ができます。
インタフェースの概要は　拡張ユニットのインタフェース仕様　をご覧下さい。
　本ユニットはCANから制御される機能ユニットです。ユニットは単独で動作します。
　また、すべてのファームウェア（プログラム）が入っています。 ※ユーザがプログラムを入れることはできません。
ポイント

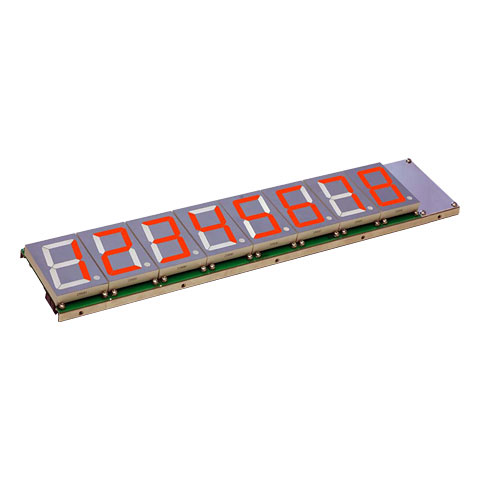

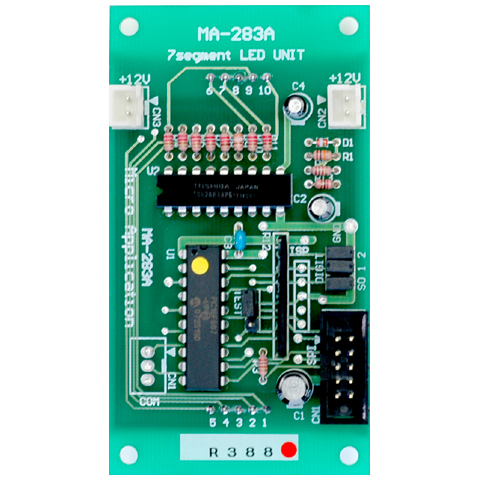

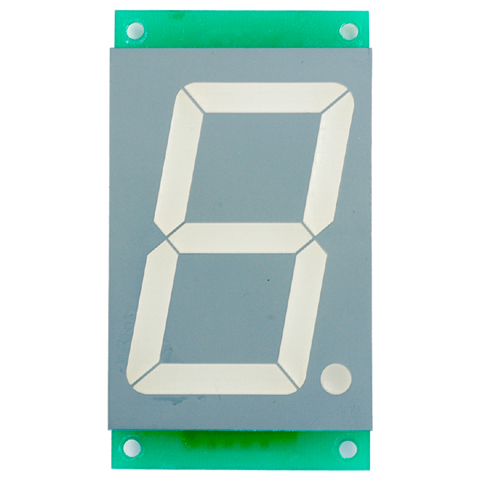

正面写真 裏面写真 大型 LED 連結金具 (MES-OPT4)
による連結例
●コントロール MA283はASCIIコードによる表示とセグメント直接表示ができます。
ASCIIコード指定では数字表示だけでなく、ABCDEFGHLOPRSUなどのアルファベットも表示します。
セグメント指定ではセグメント配列を工夫した様々な記号をアレンジして表示できます。
●輝度制御 LEDは9段階に輝度制御ができますので、周囲の明るさに応じて輝度を設定できます。
この指定により消費電流をセーブすることができます。

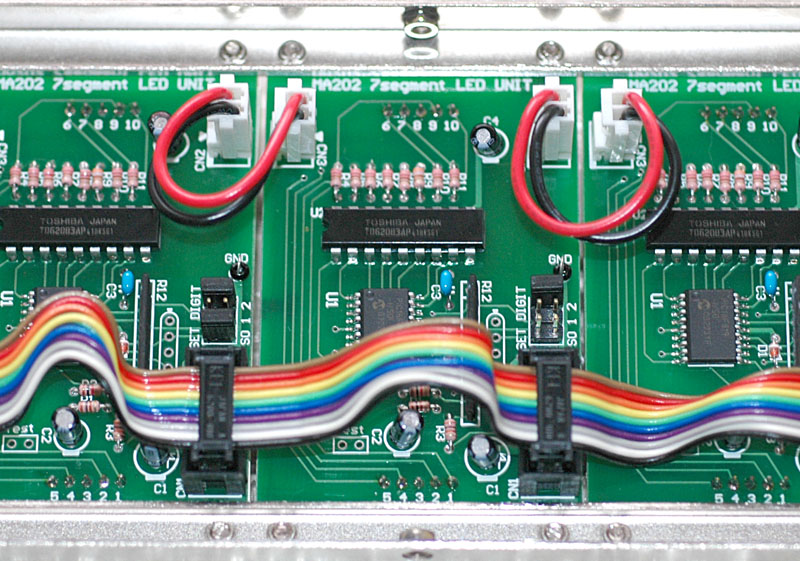

●桁の連結
 MA283は並列接続で8桁まで利用できます。10Pフラットケーブルで接続します。
LED電源は2つのコネクタで並列接続ができます。
連結のようすはこちらをご覧下さい。　->連結例

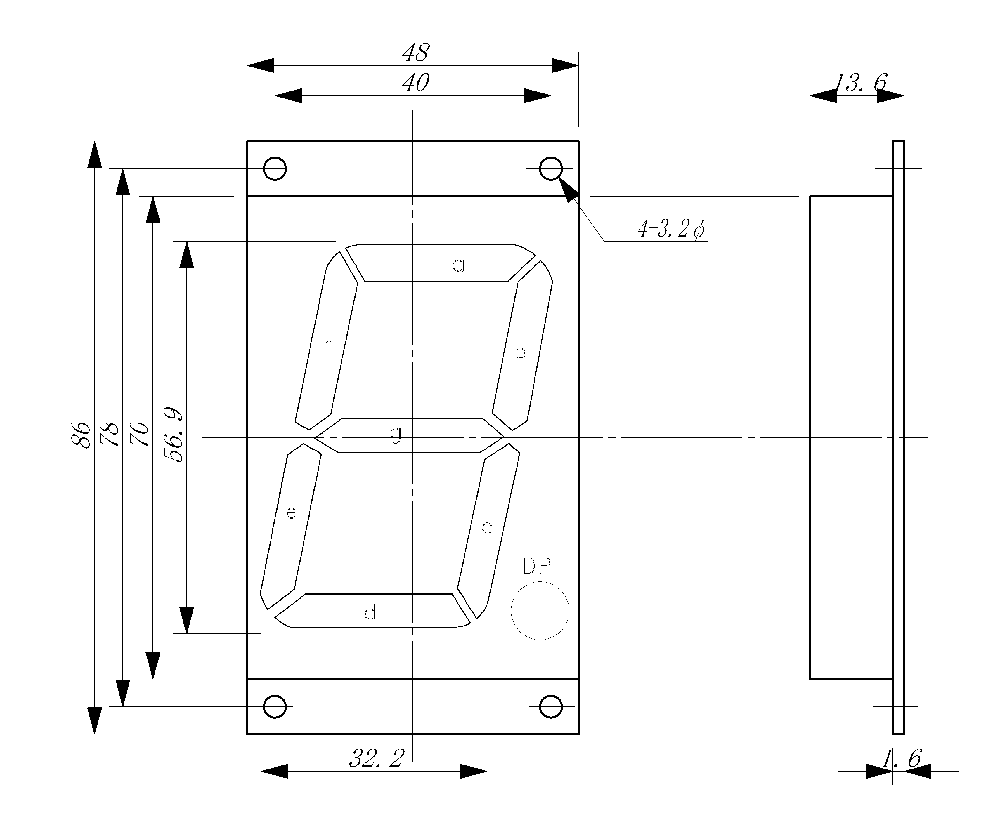

●外形図 ユニットの外形図はこちらです　->外形図

ケースに収納した例。右端はMA267
●CAN通信 CAN通信から利用する場合、CAN<->SSPI変換ユニットMA267を使用します。
MA260 CAN CPUユニットに接続してコントロールする例を示します。
製品構成
●本体ユニット　●説明書　●コネクタ
フラットケーブルコネクタは含みません。一般的な10Pフラットケーブルコネクタが利用できます。
仕様
L E D 56mm高　高輝度LED　色:赤
輝　度 最小26mcd〜標準75mcd
動作環境 温度 0〜50℃ 腐食性ガス、結露なし
電源 +5V 50mA　+12V 300mA
基本寸法 48 x 86 x 25mm
8桁連結時 384 x 86mm
ご注意
●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。 MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。
●製品保証・修理につきましては、こちら>>>　をご確認下さいますようお願い致します。
その他

●大型 LED 連結金具が使用できます。
●MA283はMA202と同等品で外形などは変わりません。
●フラットケーブルコネクタは含みません。一般的な10Pフラットケーブルコネクタが利用できます。
●生産状態により納期がかかる場合があります。

●数量がまとまった場合は組立納入もいたします。お問い合わせください。
