| 本商品は、販売終了いたしました。 |
|
|
|
|
| ●16bit I/O ポート 入力・出力ポート自由設定 |
| ●8チャンネル 8bit A/Dコンバータ |
| ●2チャンネル 8bit D/Aコンバータ |
| ●16bit パルスカウンタ |
| ●専用DLLドライバ付属 |
| ●ユーザアプリケーションから簡単に制御可能 |
|
|
|
|
 |
|

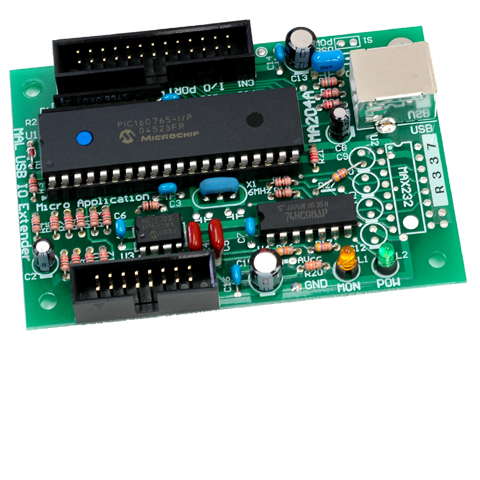

MA204-Fはコネクタをフラットケーブル経由で利用することができます。
16ピン、26ピンフラットケーブルは付属しませんので各自ご用意下さい。 |
|
|
 |
|

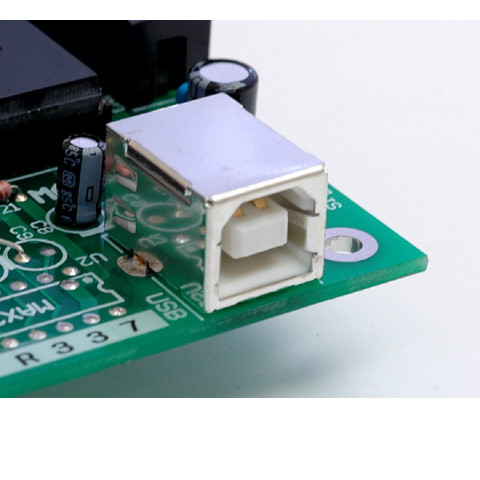

MA204-FのUSB部分アップ写真 |
|
|
 |
|

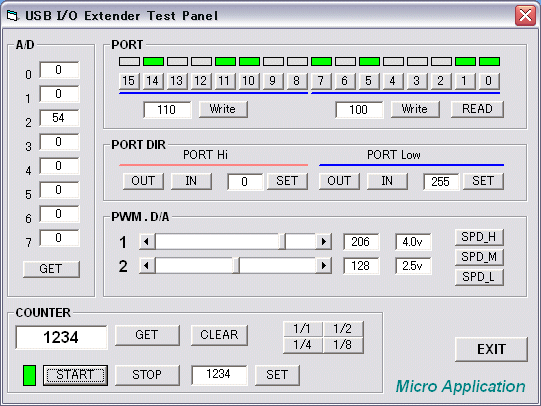

付属のテスト用画面
全機能の動作が利用できるテスト画面を用意してあります。
VisualBasic（Ver6）を利用し、USBを経由し、I/Oポートを制御できます。VBからは、ヘッダをインクルードし、すぐに関数を利用できます。 |
|
|
 |
|

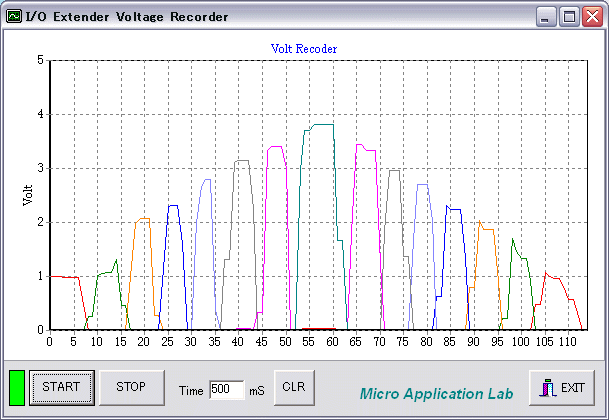

ユーザプログラムの作成例
A/Dコンバータをグラフ表示するレコーダ画面。 |
|
|
|
|
| ■MA204 USB I/O エクステンダ Fタイプ （注文番号 MA204-F） には、以下のものが含まれます。 |
| ●本体基板(MA204) ●USBケーブル ●取扱説明書 |
| ※16ピン、26ピンフラットケーブルは付属しませんので各自ご用意下さい。 |
|
|
|
| I/Oポート |
16bit 入力ポート、出力ポートはユーザが割り振り
出力ポート 全ポート出力電流100mA １ポート出力電流10mA TTLレベル
入力ポート CMOSレベル 高インピーダンス |
| A/Dコンバータ |
8bit 8チャンネル ＋5Vで255変換 |
| D/Aコンバータ |
8bit 2チャンネル 255で+5V出力 |
| PWM出力 |
8bit 2チャンネル 繰り返し周波数3点選択 （D/Aコンバータと機能兼用） |
| カウンタ機能 |
16bit TTLレベル 最大カウント65535 最大1MHz 停止／クリア機能 分周機能1/2・1/4・1/8） |
| 動作環境 |
WindowsXP・2000環境 |
| 電 源 |
+5V （4.95v〜5.05v） 50mA以下 ユーザ側より給電 |
| 外 形 |
58 x 86 固定穴 43 x 75 (3mm) |
| 動作温度 |
0℃〜40℃ 湿度60%以下 腐食性ガス無し |
|
|
|
|
| ●ドライバCD-ROMは１回の購入で１枚とさせていただきます。（必要な場合注文時にご指定下さい。） |
| ●MA204-F は16ピン、26ピンフラットケーブルは付属しませんので各自ご用意下さい。 |
●パソコン側からの電源を利用して動作できないようになっておりますが、多少の改造で接続することが可能です。
ただし、状況によってはパソコンに支障を与えることがあり、使用電流容量などは自己管理とさせていただき弊社保証外
です。 |
| ●パソコンとはグランドが共通になります。ノイズの混入や装置からのリークに注意してください。 |
| ●VisualC++環境での利用での説明は一切ございません、また、弊社でのサポートを行っておりません。 |
| ●WindowsXP・2000環境にて動作します。 |
|
|
|
| ●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。 |
 |
