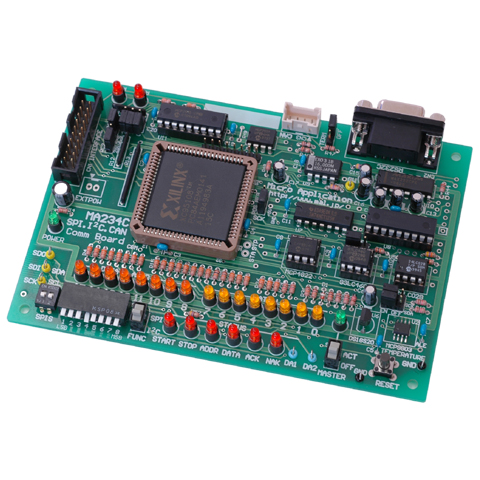

| 本商品は、販売終了いたしました。 |
|
|
|
|
| ●SPIシリアル同期通信を実験 |
 |
| ●SPI通信 D/Aコンバータ・シリアルEEPROMを搭載 |
| ●SPI通信データモニタ |
| ●I2C通信を実験 |
| ●I2C通信 温度センサ・EEPROMを搭載 |
| ●I2C通信モニタを装備験 |
| ●I2Cマスタモード信号発生 |
| ●CANバス通信モニタ MCP2515搭載 |
| ●ワンワイヤー通信 温度センサを搭載 |
| ●MA303の拡張コネクタに接続して使用 |
|
|
|
|
 |
|

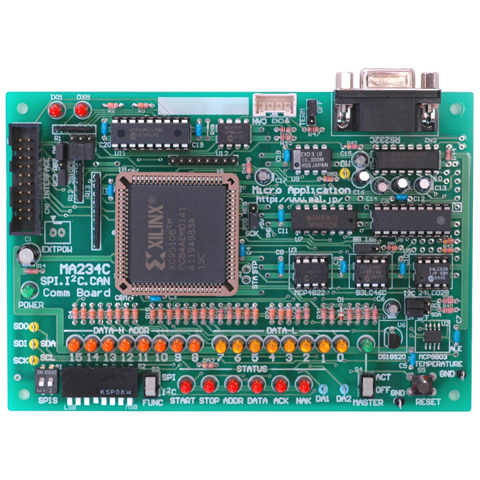

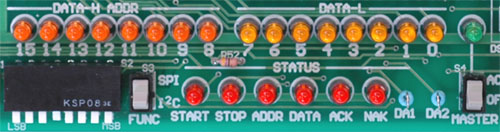

●操作部
基本操作は基板手前のスイッチ、表示にて行います。
SPI-I2C機能切替スイッチ・マスターモード切替スイッチ
通信データ表示LED・I2C状態モード表示スイッチ
SPI通信データ設定スイッチ |
|
|
 |
|
●同期シリアル通信
同期シリアル通信の基本はシフトレジスタ、シフトレジスタへのデータ送り出し(SPI)、シフトレジスタからのデータ受取(SPI) が可能です。
シフトレジスタによりSPI通信の基本を実験できます。
通信状態は16bitのLEDに表示され、通信状況はLEDでビット単位にモニタできます。 |
|
|
 |
|
●SPI D/AコンバータとシリアルEEPROM
SPI通信によりD/Aコンバータを駆動し、電圧発生を行います。
EEPROMにデータを書き込んだり読み出したりすることができます。
D/Aコンバータは12bitタイプで2chの出力を持ちます。
低速ですが波形発生を行うこともできます。（右写真）

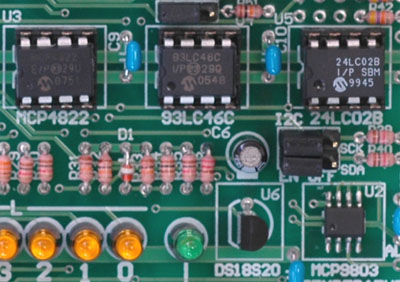

●I2C温度センサとEEPROM
I2C通信では温度センサとEEPROMのデバイスが用意され、I2C通信によるEEPROMへのアクセスと温度の計測ができます。 |
|
 |
|
|
 |
|
●I2C通信によるモニタ機能
I2C通信ではクロック通信要素だけではなくスタート、ストップ、データ受信、アクノリッジなどのシーケンスが重要になり、これをビット単位に解析してLEDにより状態遷移状況を表示、モニタが可能です。
プログラムにより予想外の状態へ移行したようすなど、プログラムの動作に対応しながらモニタすることができます。
ただし、通信速度は400Kbpsまで追従。 |
|
|
 |
|
●I2C通信によるマスタモード
I2C通信はMA303がマスターとなりMA234はスレーブモードで機能しますが、切替によりマスタとして機能できます。

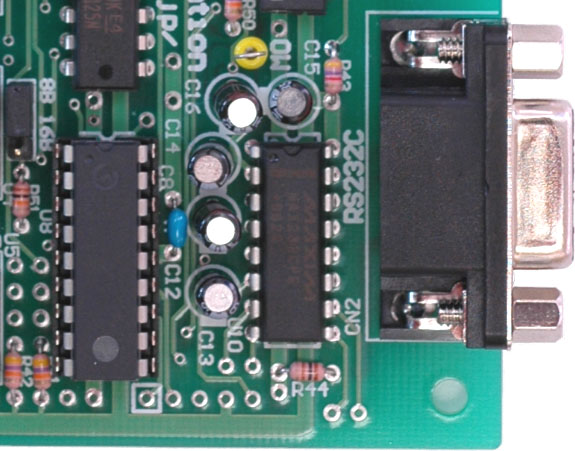

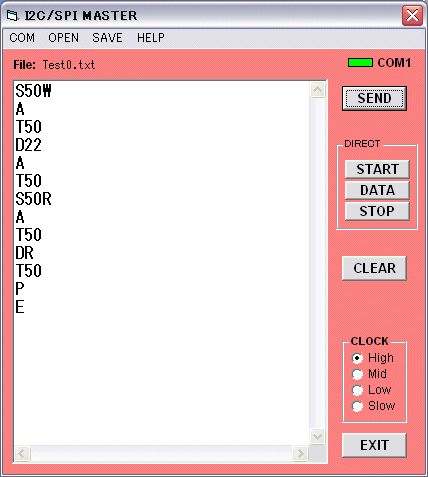

RS232Cシリアル通信でパソコンに接続し、専用プログラムで作成したメッセージをMA234側より発生することができます。
この時MA303はスレーブになりますのでスレーブ時のプログラム開発が可能です。 マスターモードではＰＣが波形を生成するため、通信レートは200bps程度です。 |
|
 |
|
|
 |
|

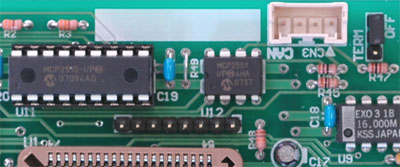

●CANバス
MA234はCANインタフェースデバイスであるMCP2515とCANドライバMCP2551を搭載し、MA303よりSPI通信を利用してCANバスと通信ができます。
CAN通信のプログラミングについてはMA240をご利用下さい。 |
|
|
 |
|
●ワンワイヤー通信
旧ダラス社が提唱したワンワイヤー通信デバイスも搭載しています。
GNDと2本のワイヤーでデータを双方向通信でき、さらに 電源も伝送できます。
DS18S20は温度センサです。 |
|
|
 |
|

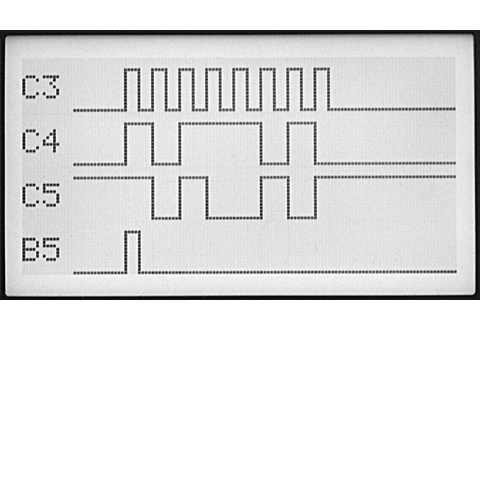

●通信モニタ
MA256インテリジェントI/Oモニタのロジック表示を利用すると通信データをモニタすることができます。
（最大2.5μSサンプリング） |
|
|
 |
|

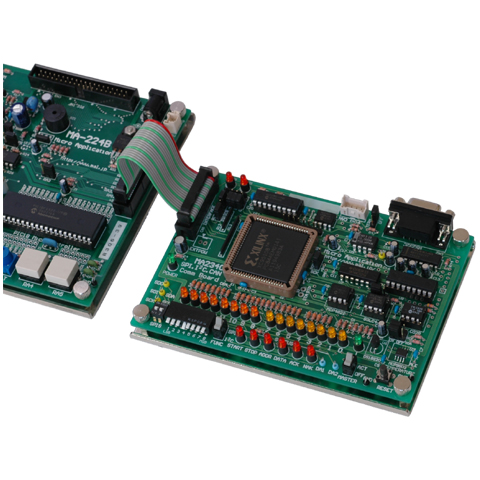

●接続
MA234はMA303基板の拡張コネクタに接続して使用します。
電源はすべてMA303より供給されます。
MA234は他の評価ボードや他のCPUのI/Oポートに接続して使用することもできます。 |
|
|
|
|
| ■MA234 シリアル同期通信実験ボード (注文番号 MA234） には、以下のものが含まれます。 |
●本体基板(MA234) ●MA303接続ケーブル(20P-20P) ●シリアル通信ケーブル 1.8m(MC-035)
●MAL-CANケーブル(MC017-CAN) ●基板固定台(KK-4) ●CD-ROM ●取扱説明書 |
|
|
|
| SPI |
SDI・SDO・SCK信号をサポート
SDIラインは使用デバイスでスイッチ切替
D/Aコンバータ MCP4822
EEPROM 93C46 |
| I2C |
SDA・SCLの2信号 プルアップ抵抗1KΩ
温度センサ LM75
EEPROM 24LC02 |
| CAN |
MAC2515＋MCP2551
SPI通信にて駆動 |
| ONEWIRE |
温度センサ DS18S20 |
| 動作環境 |
温度 0〜40℃ 腐食性ガス、結露なし |
| 基板寸法 |
137 x 94mm |
|
|
|
|
| ●I2C通信モニタは400Kbpsで動作します。 |
| ●I2Cマスタは200bps程度の動作です。 |
| ●CAN通信のプログラミングについてはCAN360をご利用下さい。 |
|
|
|
