| 本商品は、販売終了いたしました。 |
|

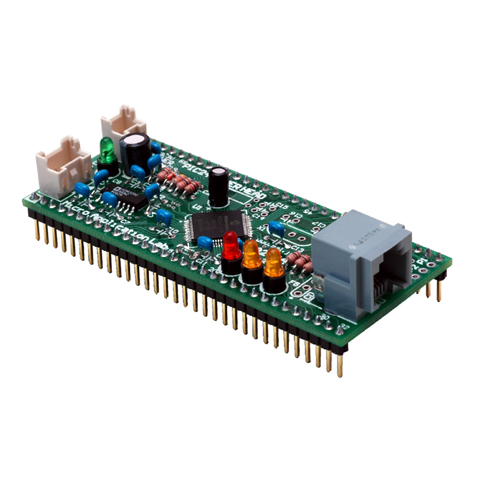

MA244はICイメージでPIC24Fを利用できます。すぐに動作できるCPUコアをワンボードに凝縮、ユーザインタフェースを接続すればすぐにPIC24マイコンシステムを評価実験できます。MA244HはCPUのみPIC24Hを搭載した製品です。
電源は直接ボードに入力でき、PowerHEAD単体で機能させることができます。基本的なPICの駆動環境を装備しています。
動作確認用に3つのLEDを用意。RS232Cシリアル通信インタフェース標準装備。利用できるI/Oポートは40ビットもあります。
ドータボードとして利用できるコンパクトなサイズ。PIC24Fの評価、応用製品、治具に活用できます。 |
|
MA244を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3又はPICkit3 + PICkit-OPT1など、コンパイラにはC30コンパイラ（無料版あり）があります。 |
|
|
|
|
|
| ●PIC24FJ128GA006・PIC24HJ256GP206 |
16bit PICマイコン |
| ●ドータボード形式の自在型CPUコアユニット |
| ●基本的なdsPICの駆動環境装備 |
| ●RS232Cシリアルインタフェース搭載。パソコンをターミナルとして活用できる。 |
|
| ●PWM型 D/Aコンバータ2ch搭載 直流電圧を出力できる |
PIC24F |
| ●電源直接接続、スタンドアローン動作、+3.3V供給 |
|

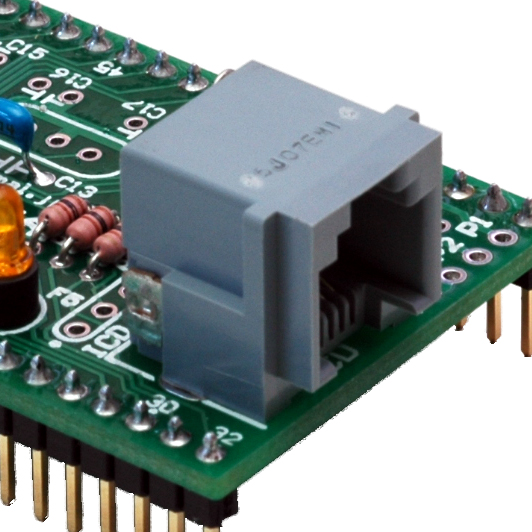

| ●インサーキットエミュレータ MPLAB-ICD3をダイレクト接続。 |
PIC24H |
| ●34x83mmのコンパクトサイズコンパクトサイズ |
|
|
|
|

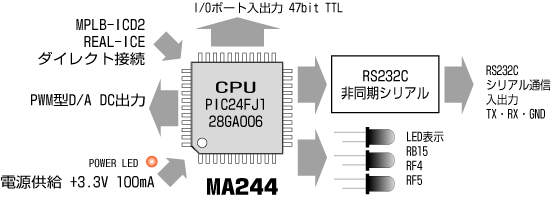

●MA244のブロック図
MA244のもつインタフェースはRS232Cシリアル通信のみです。
PWM出力には簡単な1次フィルタがありDC出力を取ることもできます。
3つのLEDも搭載しています。
使用していないピンはPICのI/Oポートがそのまま出力されています。
MA244Hも構成は同様です。 |
|
 |
|
|

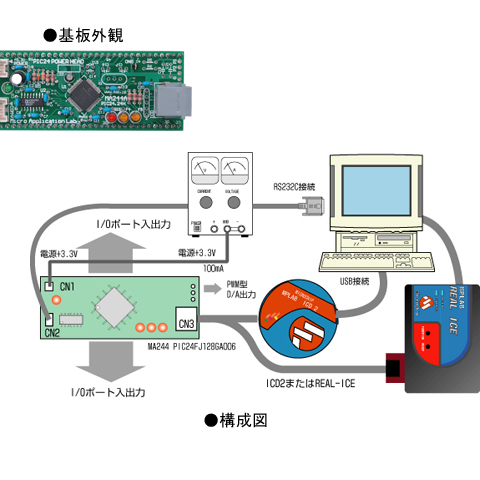

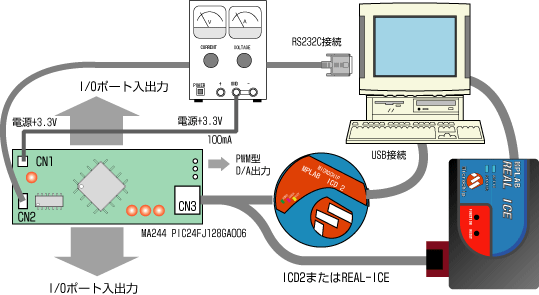

●MA224・MA224H構成図
MA244基板を中心とした接続の概要を示します。
+3.3V電源がダイレクトに接続できるので、スタンドアローンで動作可能です。
MPLAB-ICD3の接続はダイレクト接続です。 |
|
 |
|
|
 |
|
●PIC24FJ128GA006の機能
16MIPS ROM=128KB RAM=8Kbyte
I/OPORT=54 A/D=10bit 10ch
Capture=5 Compare=5 Timer=16bit 5ch
UART=2ch SPI=2ch I2C=2ch |
●PIC24HJ256GP206の機能
40MIPS ROM=256KB RAM=16Kbyte
I/OPORT=53 A/D=10bit・12bit 18ch
Capture=8 Compare=8 Timer=16bit 9ch
UART=2ch SPI=2ch I2C=2ch |
|
|
 |
|

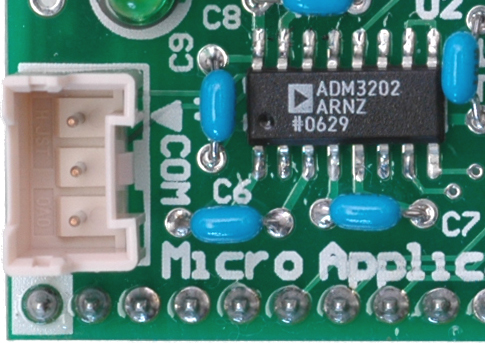

●RS232C非同期シリアルインタフェース
小型のボードながらシリアルインタフェースを搭載していますので、PCに接続してデータ表示などに利用できます。 |
|
|
|
|
|
|
| ■MA244 PIC24F ・ MA244H PIC24H PowerHEAD （注文番号 MA244・MA244H） には、以下のものが含まれます。 |
| ●本体基板 ●付属品（電源ケーブル・通信ケーブル） ●取扱説明書 |
|
|
|
| MA244ボード仕様 |
| CPU |
PIC24FJ128GA006・PIC24HJ256GP206 |
| 発振 |
内部RC発振 max32MHz 16MIPS PIC24Hはmax80MHz 40MIPS 水晶発振子搭載可能 |
| リセット |
パワーオンリセット回路 |
| 低周波発振 |
水晶発振子搭載可能（オプション） |
| I/Oポート |
47ポート外部出力 CPUと同一ピン番に出力（内部利用ピンを除く） |
| LED表示 |
3個 RB15・RF4・RF5 |
| PWM型D/Aインタフェース |
2チャンネル DC〜10Hz出力 |
| 通信インタフェース |
非同期シリアル RS232Cインタフェース RD,SD |
| デバッカ |
MPLAB-ICD3 ダイレクト接続可能 |
| 動作環境 |
温度 0〜40℃ 腐食性ガス、結露なし |
| 電 源 |
+3.3V 100〜300 mA 電源ランプ搭載 |
| 外 形 |
83 x 35mm 32Pin x 13Pin(2.54mmピッチ) 64Pin |
|
|
|
オプション |
|
 |
|
●CDROM(PH-CD24)
CDROMにはPIC24用テストプログラム・ツール類が入っています。
単品販売は行っておりませんので、MA244・MA244Hご注文時に合わせてご注文下さい。 |
|

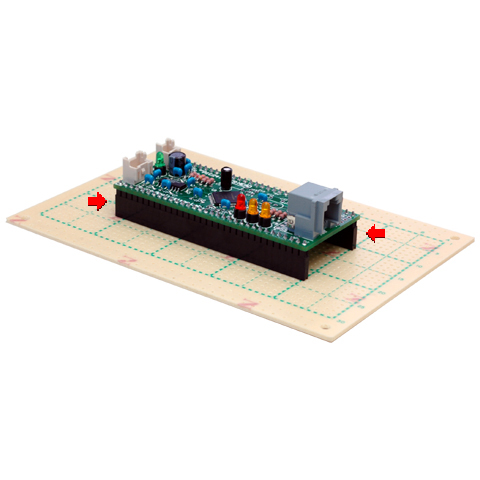

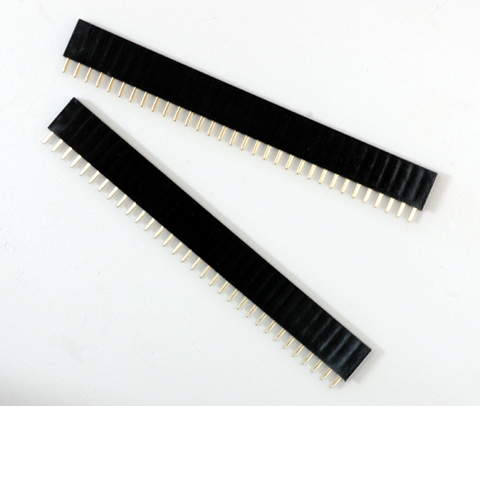

●基板接続用コネクタ(PH-OPT1)
2個1セットになります。 |
 |
 |
|
|
|
| TG3-DMA DMA機能とDMAを応用したCAN通信・AD変換 技術資料 |
|
|
 |
PIC24H・dsPIC33Fには周辺機能とメモリを結ぶDMA機能が備わっています。
本技術資料はこのDMA機能をわかりやすく解説した資料です。
詳しくはこちら>>> |
|
|
|
|
| ●本商品は使用環境によって動作しない場合もあります。きちんと動作させるにはPICマイコンの基本的な取り扱いの技術が必要です。 |
| ●電源電圧は+3.3V動作です。充分にご注意下さい。 |
| ●ユーザ基板側コネクタはオプションです。 |
| ●付属ケーブルは片側切り落としです。 |
| ●CDROMはMA244・MA244Hご注文時にのみご注文を受け付けております。単品でのご注文はご遠慮下さい。 |
| ●デバックにはMPLAB-ICD3又はPICkit + PICkit-OPT1 のいずれかが必ず必要です。 |
|
|
|
| ●内部で使用していないCPUのI/Oポートはピンにそのままダイレクト出力されています。電気的な規格はデバイスのデータシートを参考にして下さい。PIC24のI/Oはピンによりドライブ能力が異なりますので注意が必要です。 |
