MA263 CAN 6桁数字LED表示ユニット
ホームへ
製品名 注文番号
MA263 CAN 6桁数字LED表示ユニット MA263

MA263は6桁の7セグメントLED表示器です。
CANバスよりデータ表示が可能です。
パネル面にコマンドスイッチ、LEDを装備しているので表示端末として機能できます。数字だけでなく表現できるアルファベットをサポートします。
文字データ表示と数値データ表示ができます。
パネル面にはコマンドスイッチとコマンドLEDがあり、小型のパネル面装着端末、コントローラとして利用できます。

本商品は、販売終了いたしました。
特長 ポイント 製品構成 仕様 ご注意 その他
特長
●6桁の7セグメント表示ユニット
●数字・文字表示、フリッカ表示
●CANバスよりコントロール
●コマンドスイッチ装備
●コマンドLED装備
●パネル面固定可能
 本ユニットはCANから制御される機能ユニットです。ユニットは単独で動作します。
 また、すべてのファームウェア(プログラム)が入っています。 ※ユーザがプログラムを入れることはできません。
ポイント
●LEDと表示 7セグメント数字表示LEDは6桁を用意。緑表示の高輝度LEDを使用。
数値表示は3バイトデータを表示。
文字表示はABCDEFGHIJLOPSTU程度の文字を表示。
表示はフリッカ表示が可能。点滅時間変更、部分点滅などができる。
文字高 10mm高。(LEDの外観は変更することがあります)
  ●表示コマンド
LED表示はCANバスからのコマンドで機能する。
3つの表示コマンドがある。
1.ASCII表示 ASCIIコードで数字や文字を指定して表示
2.数値表示 3バイトのバイナリで数値指定して表示
3. セグメント表示 各セグメント単位で指定して表示。
独自のパターンで表示可能。
フリッカ表示では点滅時間を100mS単位で指定可能。フリッカするLEDや桁を指定することもできる。
●CAN接続


CANバスには4ピンコネクタで接続。
CANバスより+5V電源供給可能。
パーティライン接続用に2つのコネクタを用意。

伝送レートはデフォルトで125Kbps。

CAN Busからの制御メッセージ例は---こちら>>>

●コマンドスイッチ
 コマンドLED

4つのコマンドスイッチはON/OFF情報をCANバス経由で伝送。
8つのコマンドLED もCANバスからの指令で機能。

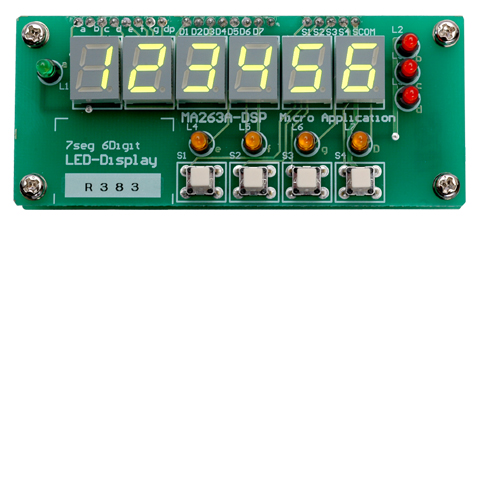

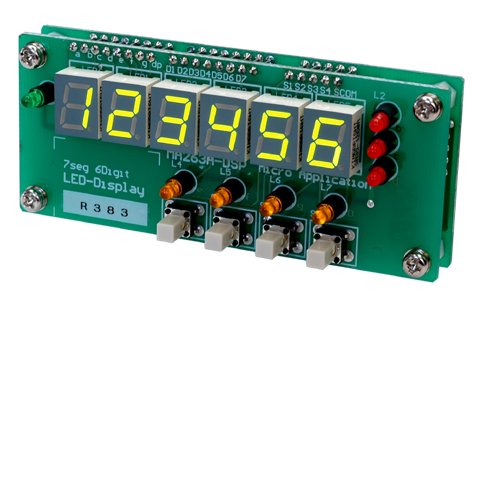

●ボード正面 外形93 × 40mmと小型にまとまったユニットです。

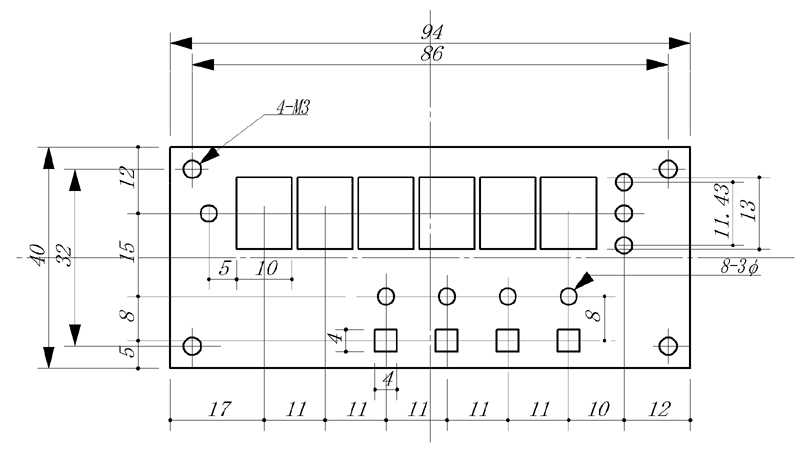

正面寸法図はこちら

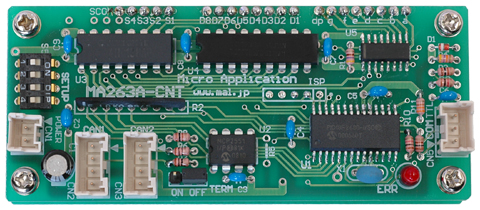

●ボード背面

●CANバス

●ID設定

●ボーレート設定

MA263はMA260 CPUボードに接続して使用するように設計されていますが、
他のCANバスに接続して利用することも可能。
IDは標準IDを使用。3IDはワンタッチ切替
ID変更・ボーレート変更も可能。(要書込器MA275)
設定はPCの非同期シリアルTTLポートから設定できる。
WindouwXP設定用プログラムのダウンロード---->>こちらから

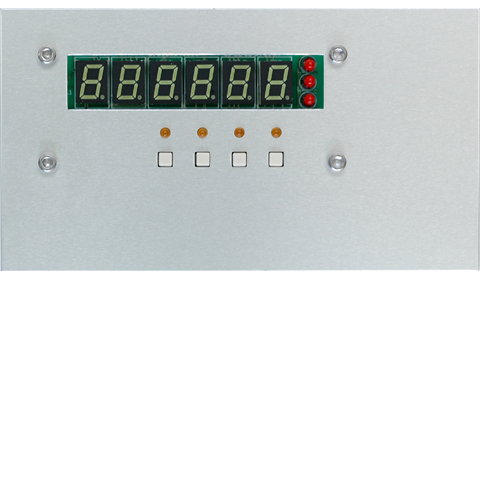

●パネル面取付け アルミパネルに取り付けたようす
小型のユニットは小さなスペースに取り付けできる。
左下の空間にはコネクタやスイッチの取り付けもでき、小さなパネル面を有効に利用できるように設計。
注)写真のLEDは試作用のため、製品とは色が異なります。
製品構成
●本体ユニット(MA263) ●CAN通信ケーブル60cm ●電源ケーブル
●付属品 ●取扱説明書
仕様
LED 6桁7セグメントLED表示 文字高10mm 緑色高輝度7セグメントLED
CAN通信 デフォルトボーレート125Kbps ドライバMCP2551
終端抵抗120Ω設定接続可能
CAN設定・表示 4bitスイッチでID変更 シリアル伝送にてID、ボーレート設定可能
スイッチ コマンド用 タクトスイッチ4個
LED コマンドLED黄色4個、モードLED緑1個、単位LED赤3個
電源・環境 +5V 0.5A 環境温度0〜50℃ 湿度60%以下 腐食性ガス無し
基板寸法 93 × 40 mm 奥行き約40mm
機能 ASCII文字表示 数値指定表示 セグメント表示 フリッカ表示
  コマンドスイッチ応答 コマンドLED点灯
ご注意
●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。 MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。
●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。
●CANコマンド間隔は5mS〜10mSを確保する必要があります。
●ボーレートの変更設定は設定パラメータが多く、CANバスの知識を必要とします。
