MA268 CAN 文字LCD表示ユニット
ホームへ
製品名 注文番号
MA268 CAN 文字LCD表示ユニット MA268
  ▼オプション
   パネル取付用スペーサー(5個/1セット)  MA268-OPT1

MA268は文字表示型のLCD表示ユニットです。
４行20文字の白色LEDバックライト付きLCDに英数カタカナ表示ができます。
CAN通信によりコマンドを送り込み表示ができます。
小型のパネル面装着の表示器として活用できます。

本商品は、販売終了いたしました。
特長 ポイント 製品構成 仕様 ご注意 その他
 オプション
特長
●４行７セグメントLCD表示器 バックライト付き
●CANインタフェースにてCANバスより操作
●パネル面固定可能
　本ユニットはCANから制御される機能ユニットです。ユニットは単独で動作します。
　また、すべてのファームウェア（プログラム）が入っています。 ※ユーザがプログラムを入れることはできません。
ポイント
●LCD表示 LCD表示器は文字表示型で英数文字、カタカナ表示が可能。
４行２０文字表示。白色LEDバックライト付き。
●パネル面取付 装置のパネル面に取り付けて使用できます。

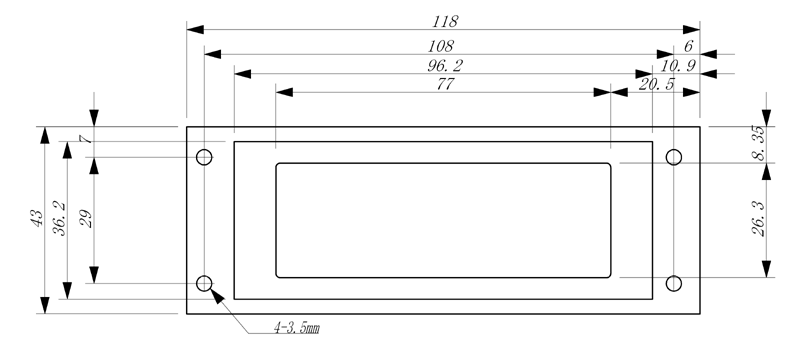

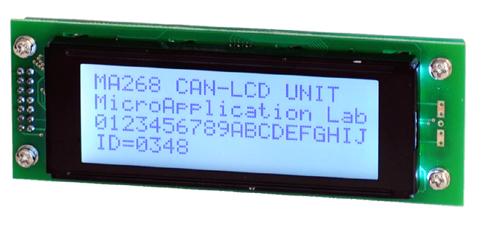

display ●表側 正面寸法図はこちら

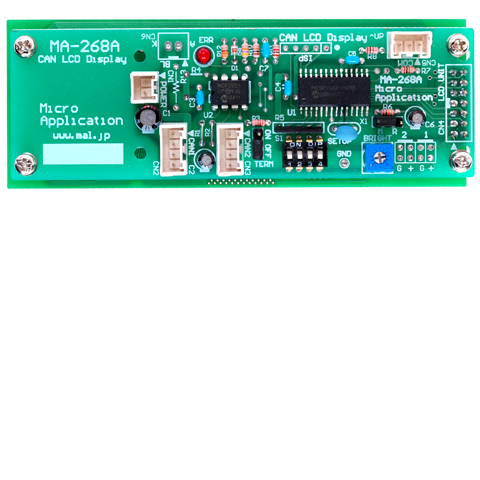

●裏側
●CAN通信

CANバスには４ピンコネクタで接続。
CANバスより+5V電源供給可能。
パーティライン接続用に２つのコネクタを用意。

伝送レートはデフォルトで125Kbps。

CANBusからの制御メッセージ例は---こちら>>>
●接続・応用 MA268はMA260 CPUボードに接続して使用するように設計されていますが、
他のCANバスに接続して利用することも可能。
ID変更・ボーレート変更も可能。（要書込器MA275）
製品構成
●本体基板(MA268)　●CAN通信ケーブル60cm　●電源ケーブル　●付属品　●取扱説明書
オプション
●パネル取付用スペーサー(注文番号 MA268-OPT1)
パネル取付け用のスペーサー　高さ８．５mm(5個/1セット)
仕様
表示 文字表示型ＬＣＤ表示器　４行２０文字表示
CAN通信 デフォルトボーレート125Kbps　ドライバMCP2551
終端抵抗100Ω設定接続可能
CAN設定・表示 4bitスイッチでID変更　シリアル伝送にてID、ボーレート設定可能
機能 ASCII文字表示　数値指定表示
電源・環境 +5V 0.5A 環境温度0〜40℃ 湿度60%以下 腐食性ガス無し
基板寸法 118 × 43 mm
ご注意
●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。 MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。
●製品保証・修理につきましては、こちら>>>　をご確認下さいますようお願い致します。
