MA286 CAN 20keyキーボードユニット

製品名	注文番号
MA286 CAN 20keyキーボードユニット	MA286

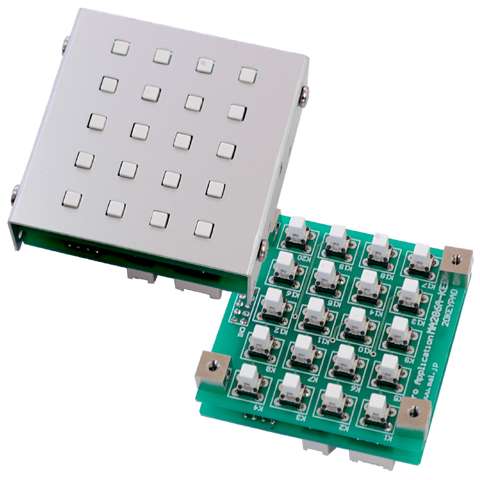

MA286は5×5mm小型キースイッチを使用した 20keyキーボードユニットです。CANインタフェースを搭載してユニットから直接CANバスに接続することができます。キースイッチを入力するとCANバスにスイッチデータが出力されます。

CANインタフェース付き 20keyキーパット

本商品は、販売終了いたしました。

●４ｘ５ 20キーをサポート

●キー入力でCANバスにコマンド出力

●ブザー機能付き

●パネル面取付可能

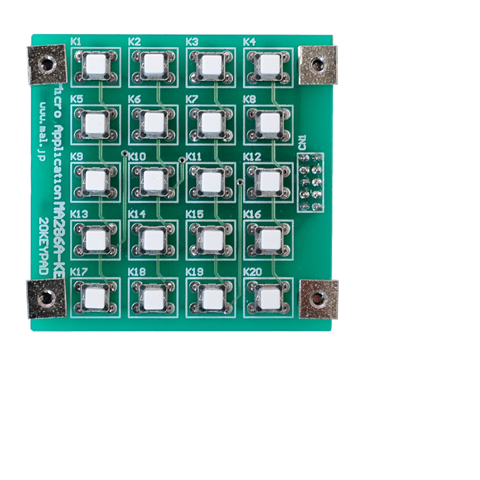

	●キーパッド	キーパッドは小型の5x5mm クリック感のある小型タイプです。 20キー構成で16進数＋4コマンドキー構成ができます。キーコードは固定です。キーパッドは12mm間隔、押しやすい最小のスペースを確保しています。キーとの間隔も大きいことから名称記入もできます。
	●ブザー	500Hz～2KHzをカバーし、 80dBの強い音量があるため筐体内でも外部まで聞こえる。 CANバスより周波数と鳴動時間を指定でき、好みの音に設定できるほか状況により音を変更できます。
	●CAN通信	キー操作によりCANバスにコマンド出力ボーレート最大1Mbpsまで自由設定可能（CAN機能設定はTTLシリアルによる。MA275利用可能） IDは308・408・508を切替設定できます。自由なID設定もできます。
	●取付	キーユニットはきれいな白アルマイト加工処理がされています。パネル面に50x60mm程度の角穴をあけると取付ができます。重量は80gと軽いためパネル面に強力な両面テープで固定することもできます。 L型金具などで筐体やパネル面に固定できます。

■MA286 CAN 20keyキーボードユニット（注文番号 MA286）には、以下のものが含まれます。
●本体基板　●CANケーブル　●付属品　●取扱説明書

キー接点	高寿命タクトスイッチ　キートップ5x5mm
キー数	4行5列配列　20キー構成
ブザー	マグネチックブザー　500～2KHz　80dB
CAN	ID308・408・508標準　設定変更可能ボーレート最大1Mbps 120Ω終端抵抗接続可能
筐体材質	アルミ　白アルマイト表面加工
動作電源	+5V 100mA以下
動作環境	温度環境0 ～ 50℃　湿度60%以下　腐食性ガス無し
外形寸法	65 × 68 ×D30mm　重量80g

●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。 MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。
