MA299 PIC ローコスト評価ボードはローコストで多機能な評価ボードです。
MPLAB-ICD3・PICkitをメインにおいたボード設計で、MPLAB-ICD3をダイレクト接続するためのコネクタを基板上に装備。
搭載可能なPICはハイエンドフラッシュのPIC18F4520を標準搭載、その他PIC40ピンデバイスや28ピンデバイスを実装可能です。
MA299は機能的に簡単なプログラムを動作させる周辺デバイスしか装備していませんが、ローコストでPICマイコンを評価できる大きな特長があります。
さらにUSB通信も搭載して小型ながら幅広い活用範囲を持ちます。
|
|
MA299を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3又はPICkit3など、コンパイラにはC18コンパイラ（無料版あり）、HI-TECH社のPICC Cコンパイラがあります。 |
|
|
|
|
| ●ローコストなPICマイコン評価ボード |
 |
| ●PIC16・PIC18シリーズのDIP40ピン（28ピン）PICを搭載可能 |
| ●パソコンからCANバスにパケットを送り込める |
| ●USB通信機能（PIC18F4550/2550搭載時） |
| ●CAN通信機能（PIC18F4580/2580搭載時） |
| ●MPLAB-ICD3デバッガ・PICkitライタを直結可能 |
| ●標準的なPICインタフェースを搭載 |
| ●PIC拡張端子・ユニバーサルエリアなど評価実験が容易 |
|
|
|
|
 |
|

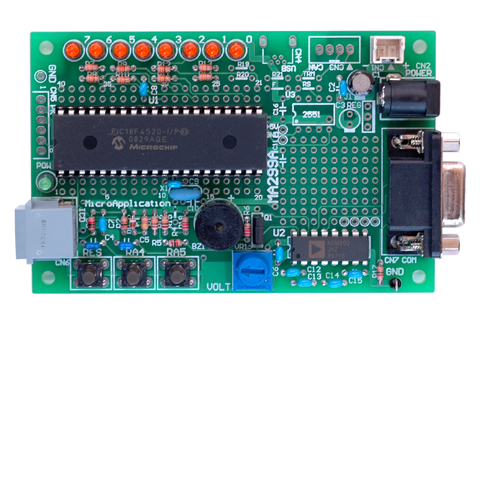

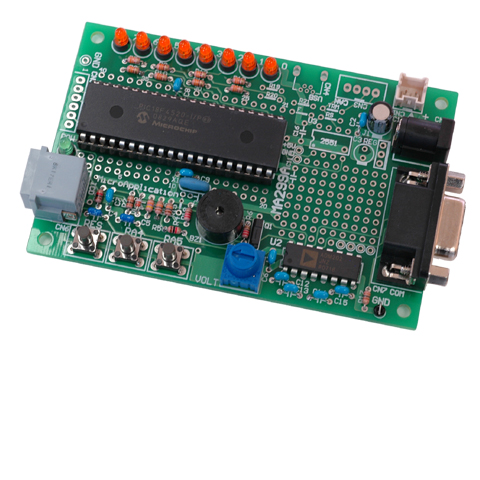

◆MA299-4520(887) 標準型 正面写真
最小構成の基本型 |
|
|
 |
|

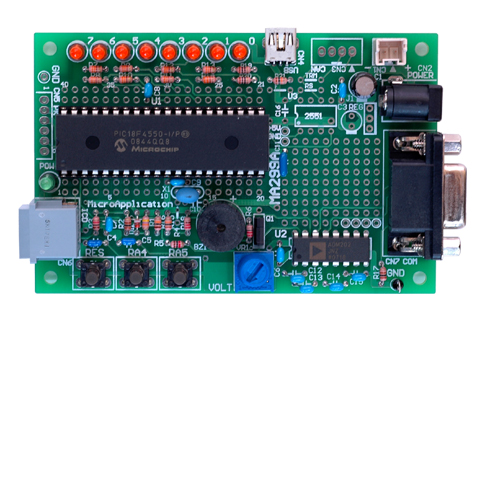

◆MA299-USB 正面写真
PIC18F4550によるUSBの利用
USBドライバINFファイルのダウンロードはこちらから>>> |
|
|
 |
|

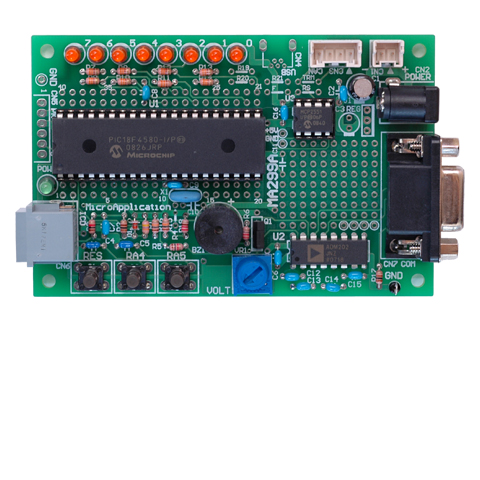

◆MA299-CAN 正面写真
PIC18F4580によるCANの利用 |
|
|
 |
|

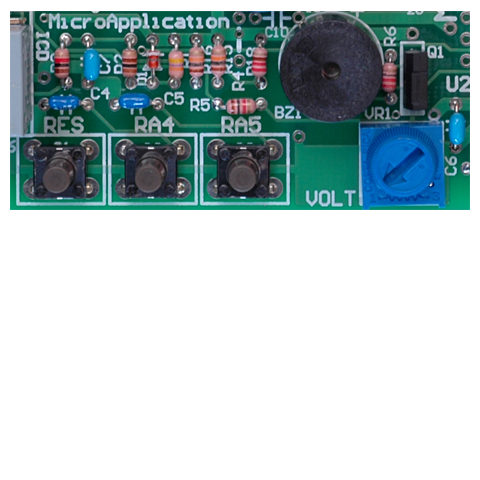

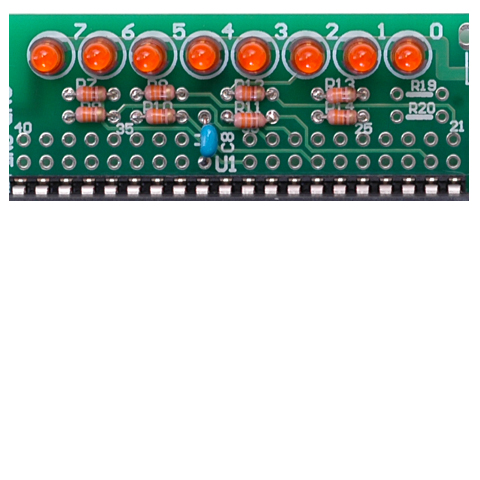

◆表示・操作部
定番のインタフェースはボード上に装備しています。
（スイッチ 2個、ボリューム、ブザー、リセット、LED 8個、電源ランプ） |
 |
|
|
 |
|
◆ユニバーサルエリア
小さな空間ですが、ICを2個程度実装可能なユニバーサルエリアがあります。
I/Oコネクタやちょっとしたインタフェース回路に利用できます。 |
|
|
 |
|

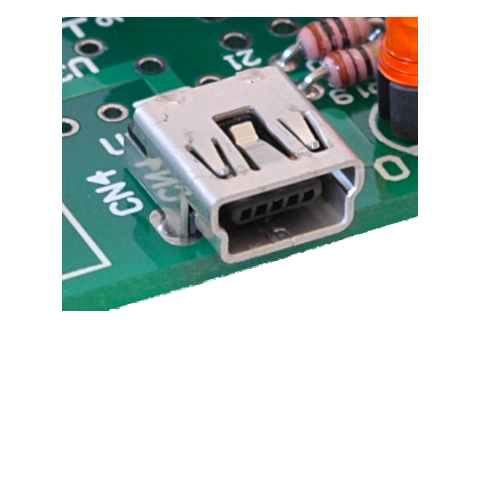

◆USB
MA299-USBでは、PIC18F4550を使用してUSBスレーブ機能を利用できます。 |
|
|
 |
|

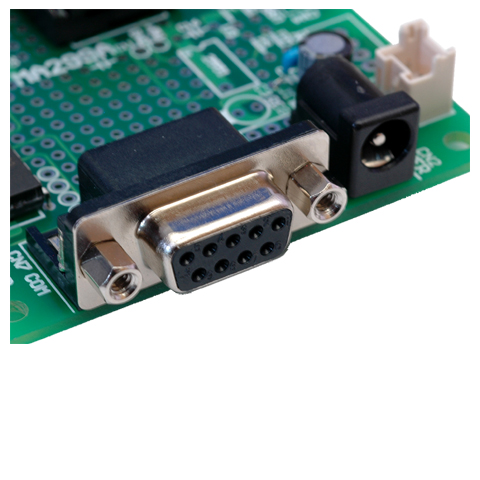

◆RS232C・電源
RS232CはストレートケーブルでPCに直結できます。
電源は+5Vを使用します。
（5V AVアダプタ PB-PWR-5Vが使用できます。） |
 |
|
|
 |
|

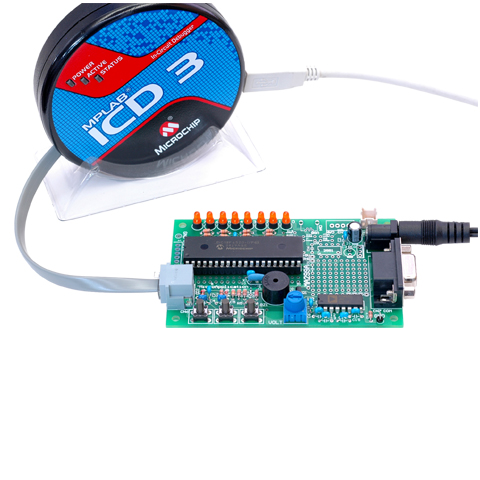

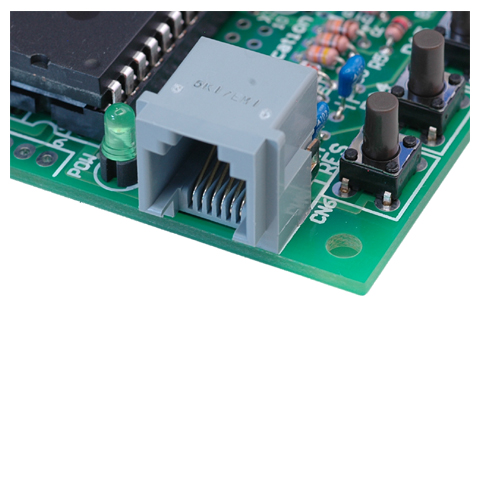

◆MPLAB-ICD 用コネクタ
MPLAB-ICDをダイレクトに接続できます。 |
 |
|
|
 |
|

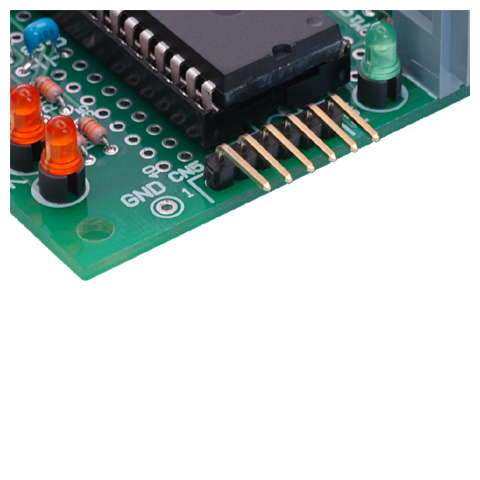

◆PICkit 用コネクタ
PICkitをダイレクトに接続でき、コネクタは電源端子が露出するため、
ご利用の際は各自取り付けて下さい。 |
 |
|
|
|
オプション |
|
 |
|
|
| 16F1937 エンハンスドコアデバイス (MOPT-1) |
|
○製品概要
新しいPICマイコンのPIC16F1937にMA303,MA299,MA183の基板に共通利用できるC言語とアセンブラによる簡単な
機能評価用プログラムを搭載しています。 |
|
○製品内容
・PIC16F1937 ・サンプルプログラム |
|
|
|
| ■MA299 PIC ローコスト評価ボード 18F4520タイプ （注文番号 MA299-4520） には、以下のものが含まれます。 |
| ●本体基板 ●取扱説明書 ●付属品（ケーブル側2Pコネクタ、圧着ピン、L型6ピンコネクタ） |
|
| ■MA299 PIC ローコスト評価ボード 16F887タイプ （注文番号 MA299-887） には、以下のものが含まれます。 |
| ●本体基板 ●取扱説明書 ●付属品（ケーブル側2Pコネクタ、圧着ピン、L型6ピンコネクタ） |
|
| ■MA299 PIC ローコスト評価ボード USBタイプ （注文番号 MA299-USB） には、以下のものが含まれます。 |
●本体基板 ●取扱説明書 ●USBケーブル（ハーフ）1m
●付属品（ケーブル側2Pコネクタ、圧着ピン、L型6ピンコネクタ、フューズ） |
|
| ■MA229 PIC ローコスト評価ボード CANタイプ （注文番号 MA299-CAN） には、以下のものが含まれます。 |
| ●本体基板 ●取扱説明書 ●CANケーブル ●付属品（ケーブル側2Pコネクタ、圧着ピン、L型6ピンコネクタ） |
|
|
| PICの種類 |
16F887P、18F4520P又は18F4550付属 (プログラム書込なし)。
PIC18F452,PIC16F877/16C64/65/74/77搭載可 |
| 発振回路 |
セラロック 10MHz (40MHz動作可能) |
| リセット |
パワーオンリセット回路 リセットスイッチ搭載 |
| デバック |
MPLAB-ICD用ダイレクト接続モジュラジャック搭載、PICkitダイレクト接続 |
| LED |
8bit 赤色LED |
| ブザー |
マグネティック型 2KHzブザー |
| A/Dコンバータ |
電圧設定用手回しボリューム搭載 |
| スイッチ |
RA4・RA5に押しボタンスイッチ |
| シリアル通信 |
非同期シリアル通信 RS232Cレベル SD・RDサポート 9ピンDsubコネクタ PC直結可能 |
| USB通信 |
PIC18F4550(2550)搭載時のみ ミニUSBコネクタ使用 USBタイプにはUSBケーブル（ハーフ） 1m 付属 |
| CAN通信 |
PIC18F4580(2580)搭載時のみ MCP2551ドライバ |
| 拡張性 |
3端子電源搭載可・外部RC発振搭載可・ユニバーサルエリア |
| 発振回路 |
10MHz水晶発振 (40MHz動作可能) |
| 電源・動作環境 |
+5V 200m以下（+9Vに拡張可能） 電源ランプ、ACアダプタ直結 ・ 温度 0〜40℃ 腐食性ガス、結露なし |
| 基板寸法 |
100 × 65mm 固定穴寸法 92 × 57mm |
|
|
|
|
| ●USB、CAN機能は同時に利用することはできませんのでご注意ください。 |
| ●標準タイプにUSB、CAN機能をお客様が追加する場合、半田除去作業が必要な場合があります。 |
●基板はソケットを実装することで、40ピンも28ピンも両方実装できますが、同時に実装することはできませんので
ご注意ください。 |
| ●28ピンを実装する場合、半田除去作業の必要があります。 |
|
|
|
| ●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。 |
 |
