MK314 小型PICマイコン実験評価ボード（キット）
3色高輝度LED搭載
mTouch機能搭載
注文番号
製 品 名
MK314
小型PICマイコン実験評価ボード（キット）
▼オプション
BATTERY-BOX
電池BOX
◆デバックにはPICkit3、REALICE又はICD3のいずれかが必ず必要です。
PICマイコンの組立実習教材に最適！
マイコン製作会にご利用ください。
MK314 小型PICマイコン実験評価ボードはPIC16エンハンスドコア対応のPIC16LF1824を搭載した簡単でローコストな実験評価ボードです。 LEDの点灯、A/D変換といった簡単なプログラムをPICkit3による開発環境で実験できるキットです。 さらにLEDのPWMコントロールやタッチセンサなどの専用ペリフェラルを応用した高度なプログラム実験もかのです。 エンハンスドコアはシンプルなPIC16マイコンに強力なペリフェラルを搭載した最新のデバイスです。
MK314はPICマイコンを利用した組立実習やマイコン製作会など、初心者を対象とした教育教材に最適です。
本商品は、販売終了いたしました。
MK314を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはPICkit3が最適です。コンパイラにはMPLAB(Ver8.6以上)付属のPICCもご利用いただけます。
オプション
●エンハンスドコア PIC16LF1824搭載
●マイコン組立実習教材に最適
●きれいな3色高輝度LED
●PICkit3 ダイレクト接続
●mTouch タッチセンサ
●3V電池駆動・PICKIT駆動可
●外形45×50mm ・組立キット
●CPU
PIC16LF1824はPIC16シリーズ最高峰のエンハンスドコアデバイス、幅広い強力なペリフェラルを備えています。
ファームウェアにより組立後すぐに動作します。
●ハード設計・ソフト開発の参考書
PIC16LF1824などPIC16ミッドレンジマイコン・エンハンスドコアデバイスのハード、ソフトに関する情報は
PIC16ミッドレンジ基礎・応用
(PT10)をご利用下さい。CPU機能、ペリフェラル機能を動作させるプログラム例、プログラム開発手順、アセンブラ命令、応用プログラム例が数多く掲載されています。
●デバック （ソフト開発・書込にはデバッカが必要です）
プログラム開発は、マイクロチップ社のMPLAB環境が使用できます。デバッカはローコストで使いやすい
PICkit3
がダイレクト接続できます。
MPLAB-ICD3、REAL-ICEも使用できますが、MK314へのダイレクト接続はできません。
MK314は省電力のため、デバッカからの給電で動作します。
●3色高輝度LED
ワンパッケージに3色のLEDを含むLEDユニットです。
●タッチセンサ
指の接触で機能するタッチセンサ制御処理機能がついています。
デバイス内にCSM機能も内蔵しています。
●電池ボックス
マイコン製作会などでご利用時は、電池BOXを併せてご購入頂くと、電源の用意をする必要がありませんので大変便利です。
●マイコン組立実習・マイコン製作会
MK314はマイコン組立実習用に企画設計されています。
ファームウエア内蔵で組み立てるだけですぐに動作します。
30set以上のご計画の際は別途お見積もりいたします。さらにアプリケーションのご相談もお受け致します。（ご計画の３ヶ月ほど前まで）
●開発言語
MPLAB(Ver8.6以上)に付属するCコンパイラであるハイテック社のPICCコンパイラが利用可能です。（但し、機能の制約があります。）
アセンブリ言語によるプログラミングでは、簡単な30の命令でプログラミングの基礎を実習できる。
●基板組立
MK314ボードの組立を説明しています。
組立の参考
にご利用下さい。
●主なアプリケーション
ポート入力、出力処理・スイッチの操作・A/D変換アナログ電圧入力処理・PWMによるアナログ電圧出力処理・LEDの点灯・LEDのPWM輝度制御処理・他。
オプション
●電池ボックス (BATTERY-BOX)
単4電池 2本も付属します。
電池ボックスには赤黒ケーブルが出ていますので、MK314基板に直接、各自半田付けしてご利用下さい。（ケーブルの極性にご注意ください）
デバッカと電池からの同時給電はデバッカを故障させる原因となりますので、ご注意ください。

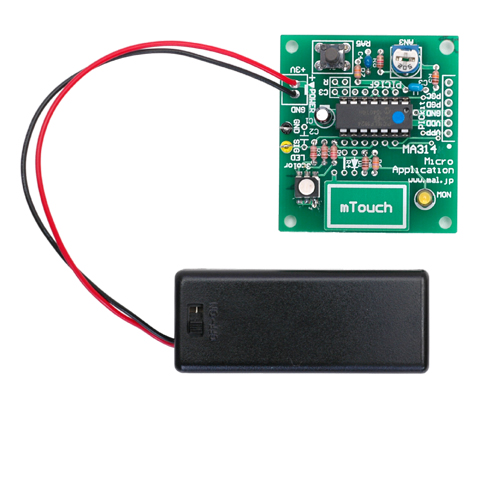

接続例
■MK314 小型PICマイコン実験評価ボード（キット） （注文番号 MK314）
には、以下のものが含まれます。
●本体基板（キット） ●取扱説明書
キット内容は以下の通りです。
基板
IC(PIC16LF1824) + ソケット
部品（LED・抵抗・コネクタ・
コンデンサ・スイッチ・他）
CPU
PIC16LF1824I/P その他14ピンのPICマイコン搭載可能（8ピンデバイスも搭載可）
クロック 内部RC発振利用 リセット 内部リセット
デバッカ
MPLAB 開発環境でのPICkit3ダイレクト接続可能
LED表示
3色高輝度LED（赤・青・緑） モニタ用LED
スイッチ
1個
A/Dコンバータ
ボリュームによる電圧可変
PWM D/Aコンバータ
PWM信号による電圧出力
mTouch
タッチセンサ機能
電源
+3.3V 100mA以下 外部給電及びPICkit3からの給電
基板寸法
45 × 50 mm 取付寸法 39 × 44 mm M3ビス
●本品は組立キットの形態で販売しています。購入後半田づけ作業が必要です。
●デバックにはPICkit3、MPLAB REAL-ICE又はMPLAB-ICD3のいずれかが必ず必要です。
但し、MPLAB REAL-ICEとMPLAB-ICD3はダイレクト接続できません。
●製品保証・修理につきましては、
こちら>>>
をご確認下さいますようお願い致します。
●mTouch情報満載のマイクロチップ社・mTouchデザインセンターホームページは
こちら
から
