| PICkit Serial Analyzer は、販売終了いたしました。 |
|
|
|
|
| ●マイコンのシリアル通信系の開発補助装置 |
●LIN通信機能 |
| ●I2C 2線式双方向クロック同期通信 |
●マイクロワイヤー通信機能 |
| ●SMBus、SPI 3線式クロック同期シリアル通信 |
●非同期シリアル通信 |
| ●DLLで専用治具としてカスタマイズ機能 |
●MALオリジナルの導入ガイド付き |
|
|
|
|
 |

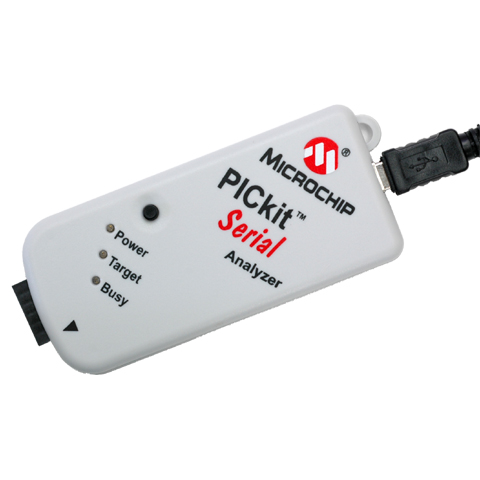

●PICkit シリアルアナライザ
PICkitのケースを流用した外観 |
|
|
 |

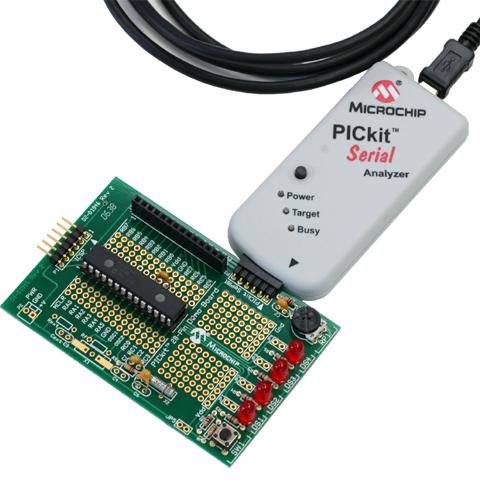

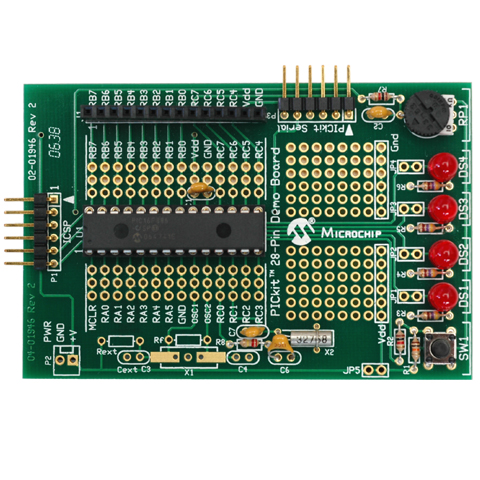

●シリアルアナライザの評価ボード
付属のボードはPIC16F886を使用した評価ボード。
ファームウエアが書き込まれていて、I2C通信を利用した機能評価プログラムが付属しています。PICkit シリアルアナライザの応用方法を理解するのに役立ちます。 |
|
|
 |

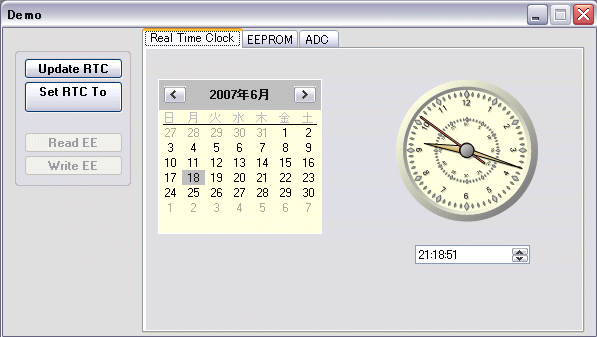

●サンプルプログラム
評価ボードにはサンプルプログラムが付属しており、I2C通信を利用した通信の評価ができます。RTC・EEPROM・ADCの各PICマイコン機能を通信制御できます。このサンプルにより

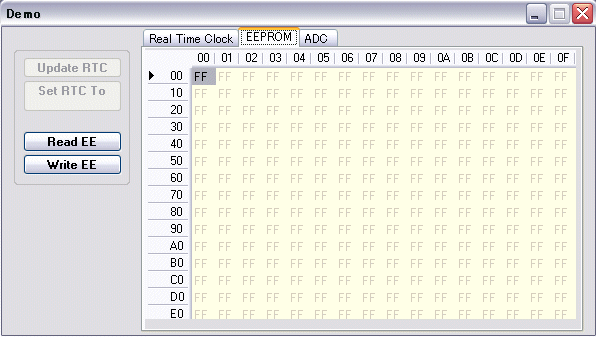

EEPROM画面・ADC画面 |
|
|
 |

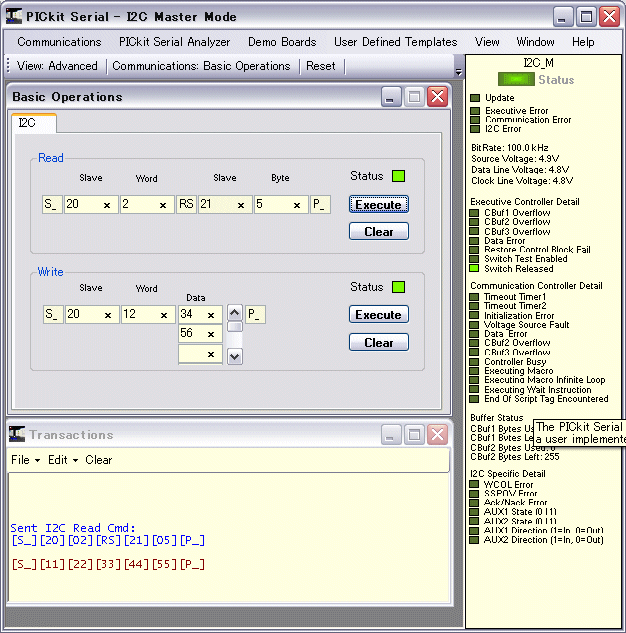

●通信画面例
I2C通信による基本通信モードのようすです。 |
|
|
 |

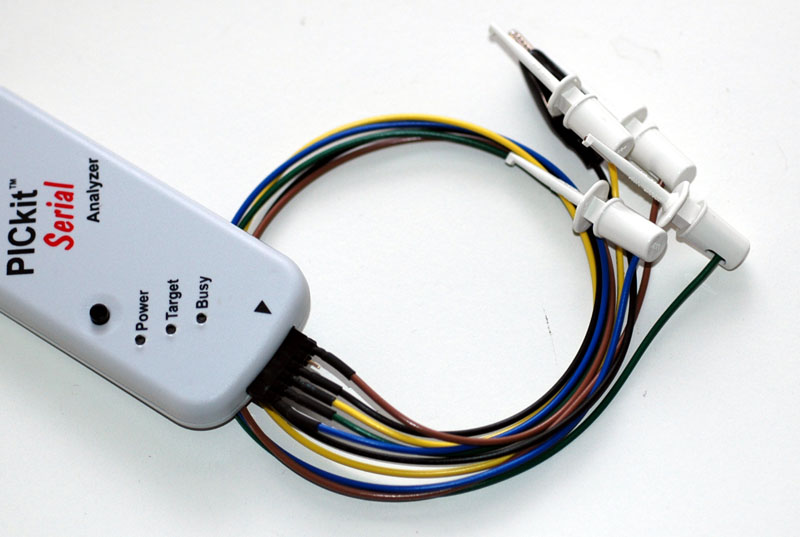

●プローブセットを付属
MALでは実際の利用を考えて、プローブセットを付属させています。ICクリップのセットですので、ターゲット回路に接続したり、PICの足に直接クリップすることができ、開発時には便利に利用できます。
＜組立は各自＞ |
|
|
 |

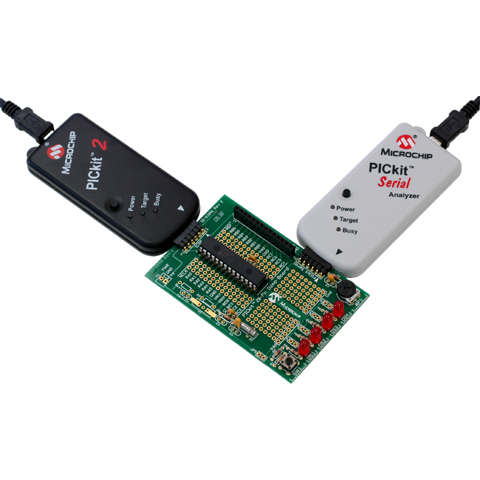

●PICkit と接続した様子
PICkitを接続してデバイスにプログラムすることができます。 |
|
|
|
|

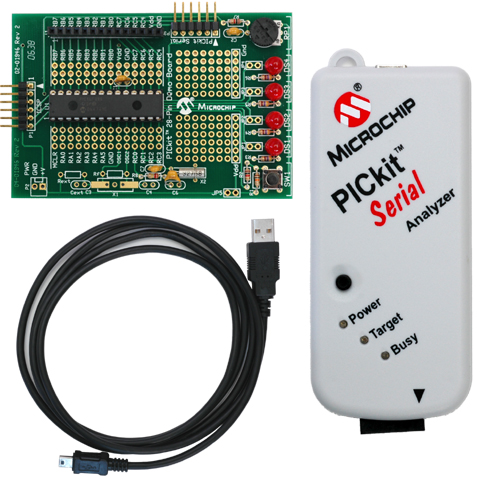

| ■PICkit Serial Analyzer （注文番号 PICkit-SA） には、以下のものが含まれます。 |
 |
●PICkit Serial Analyzer 本体 ●PIC16F886デモボード ●PICkit CD-ROM
●MPLAB IDE CD-ROM ●USB ケーブル
●MALオリジナル導入ガイド
●MALプローブセット |
|
|
|
| 適合パソコン |
Dos/Vパソコン、Windows98/me/XP、USB端子装備 |
|
|
|
|
| ●PICkit Serial Analyzer本体やボタンの色が違うことがありますが、あえていうまでもございませんが形式番号が同じ場合は同じ商品と見なしており、色の指定等はできません。 |
| ●オリジナル導入ガイドは再発行致しませんので、商品到着時にご確認の上、大切に保管して下さい。 |
|
|
|
