| 製品名 | 注文番号 |
| MA197 LCD コントロールボード（特注品） | MA197 |
| MA212 LCD コントロールボード（特注品） | MA212 |
| MA197 キャラクタ LCD 表示ユニット (LCD付1) 16x2 | MA197-1602 |
| MA197 キャラクタ LCD 表示ユニット (LCD付2) 20x4 | MA197-2004 |
| ▼その他 |
| 接続ケーブル-L30 | MES-OPT100 |
|
|
| 本商品は、販売終了いたしました。 |
|
|
MA197・MA212は英数キャラクタ表示ができるLCDをコントロールできるシステム用表示ユニットです。MA197-1602・MA197-2004はLCD付になっております。
英数文字を使用したメッセージ表示ユニットや多目的の表示デバイスとして便利に利用できます。省スペースの機器に適しています。インタフェースはSPI通信で専用I/Oユニットのbusに接続できます。
MES200システムだけでなく様々なCPUシステムでご利用頂けます。 |
|
|
|
|
|
|
| ●英数キャラクタ表示ができるLCDユニット | ●メッセージ表示ユニット |
| ●多目的の表示デバイス | ●省スペースの機器 |
●MA197・MA212はMA200以外のCPUやCPUボードで活用ができます。
インタフェースの概要は拡張ユニットのインタフェース仕様をご覧ください。 |
|
|
本ユニットはCANから制御される機能ユニットです。ユニットは単独で動作します。
また、すべてのファームウェア（プログラム）が入っています。
※ユーザがプログラムを入れることはできません。 |
|
|
|
|

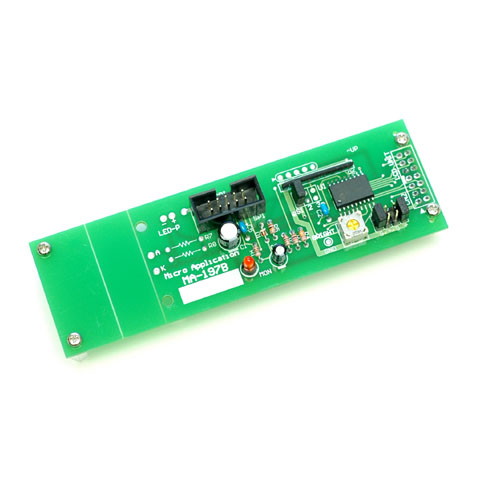

| ■MA197 |
|
 |
|
●適合LCD
SC1602B (16x2)
SC2004C (20x4)
DMC20261 (20x2) |
|
|
| ■MA212 |
|
 |
|
●適合LCD
DMC20481 (20x4)
DMC40457 (40x4)
M4024 (40x4) |
|
|

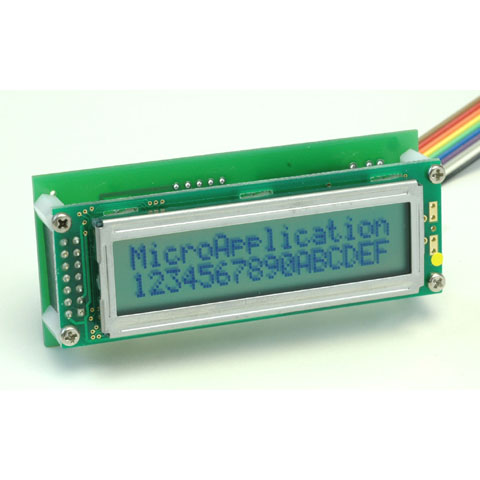

| ■MA197-1602
| |
 |
|
LCD (SC1602B) が付属 |
|
|

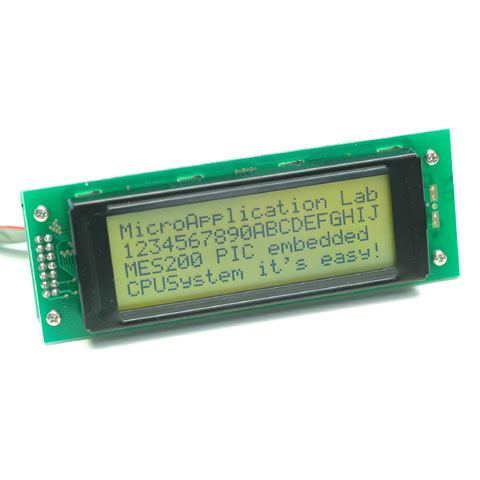

| ■MA197-2004
| |
 |
|
LCD (SC2004C) が付属 |
|
|
 |
 |
 |
|
|
|

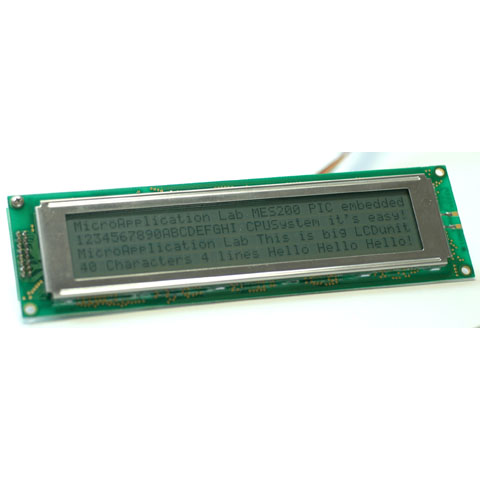

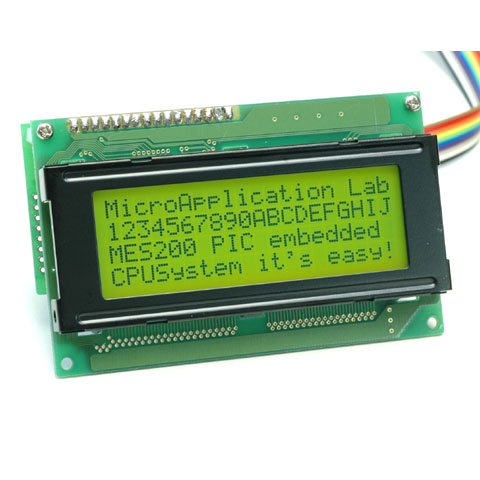

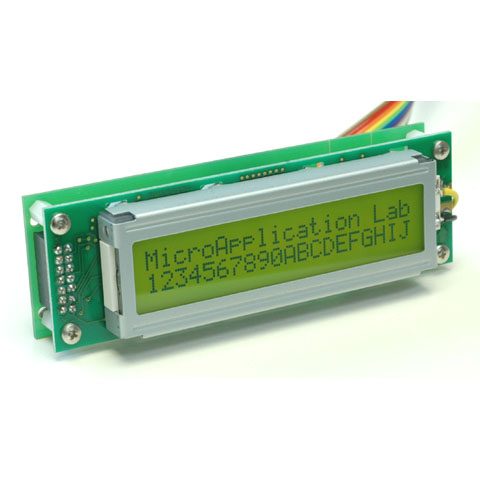

| MA197 20x2 LCD 装着時 | MA212 20x4 LCD 装着時 | MA212 40x4 LCD 装着時 |
|
|
|
|
|
| ■MA197 |
|
|
|
| ■MA212 |
|
|
|
| ■MA197-1602 |
| ●本体基板 ●説明書 ●LCD (SC1602) 16文字x2行 |
|
|
|
| ■MA197-2004 |
| ●本体基板 ●説明書 ●LCD (SC2004) 20文字x4行 |
|
|
|
|
|
| L C D |
LCD1602 : 5mm高 16文字x2行
LCD2004 : 5mm高 20文字x4行 |
| インタフェース |
クロック同期SPI通信 |
| 機 能 |
点滅表示・消灯・アルファベット表示・自由文字登録・フリッカ |
| インタフェースコネクタ |
フラットケーブル10ピン |
| 電源・動作環境 |
+5V 50mA ・ 温度 0〜40℃ 腐食性ガス、結露なし |
| 外形寸法 |
85 x 30 x 30mm ユニット外形図 LCD付ユニット外形図 |
|
|
|
|
|
| ●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。
MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。 |
| ●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。 |
| ●プログラムや詳細説明はありません。 |
| ●接続ケーブルは付属しません。接続ケーブル-L30 (10P フラットケーブル 30cm) をご用意しております。 |
| ●MA197・MA212 LCD コントロールボードはお客様の使用する液晶と数量にあわせカスタマイズしてご納入いたしますので、お問い合わせください。 |
|
|
|
|
 |
