MA244 PIC32 PowerHEAD

PIC32 32bitマイコンを簡単導入




ホームへ
製 品 名 注文番号
    MA244 PIC32 PowerHEAD MA244-PIC32
    32bit PICマイコン エントリセット PIC32-ESET
  ▼オプション
    PowerHEAD CD-ROM PIC32  PH-CD32
    PowerHEAD 基板接続用コネクタ  PH-OPT1
  ▼その他
    DMA機能とDMAを応用した
        CAN通信・AD変換 技術資料
 TG3-DMA
  ▼デバックにはREALICE、ICD3又はPICkit3+PICkit-OPT1のいずれかが必ず必要です。
    MPLAB REAL ICE  REALICE
    MPLAB ICD 3  ICD3
    PICkit 3 In-Circuit Debugger  PICkit3
    PICkit⇔モジュラ変換(キット)  PICkit-OPT1

自由度の高い即戦力のIC型ユニット
本商品は、販売終了いたしました。
MA244-PIC32 PowerHeadはMA244ボードにPIC32デバイスを搭載したユニットです。 ICイメージで取り扱えるPowerHeadは、ユーザのユニバーサル実験ボード上にドータボードとして搭載してPIC32 32bitマイコンを実験できます。
電源は直接ボードに入力でき、さらにMPLAB-ICD3エミュレータを直結することができるので、PowerHEAD単体で機能させることができます。
基本的なPICの駆動環境を全て装備しています。 動作確認用に3つのLEDを用意。RS232Cシリアル通信インタフェース標準装備。利用できるI/Oポートは40ビットもあります。周辺のピンは全てI/Oポートで、その配列はCPUと同じです。
MA244-PIC32はドータボードとして利用できるコンパクトなサイズ。PIC32 32bitマイコンの評価、応用製品、治具に活用できます。

MA244-PIC32を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3又はPICkit3 + PICkit-OPT1など、コンパイラにはC30コンパイラ(無料版あり)があります。
特長 ポイント 製品構成 仕様 ご注意 その他
 オプション   カタログ
特長
●PIC32MX340F512H-80I/PT 32bit PICマイコン
●ドータボード形式の自在型CPUコアユニット
●基本的なCPUの駆動環境装備
●RS232Cシリアルインタフェース搭載。パソコンをターミナルとして活用でき
●PWM型 D/Aコンバータ2ch搭載 直流電圧を出力できる
●電源直接接続、スタンドアローン動作、+3.3V供給
●インサーキットエミュレータ MPLAB-ICD3・REAL-ICEをダイレクト接続
●34×83mmのコンパクトサイズコンパクトサイズ
■関連商品 POWER HEAD MA242 MA243 MA244 MA245
ポイント

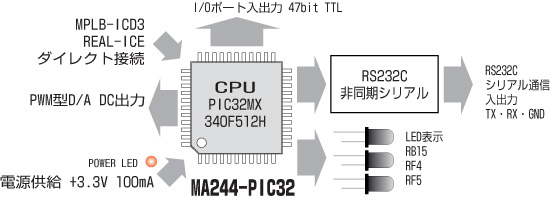

●MA244-PIC32のブロック図
MA244-PIC32のもつインタフェースはRS232Cシリアル通信のみです。 PWM出力には簡単な1次フィルタがありDC出力を取ることもできます。
3つのLEDも搭載しています。
使用していないピンはPICのI/Oポートがそのまま出力されています。

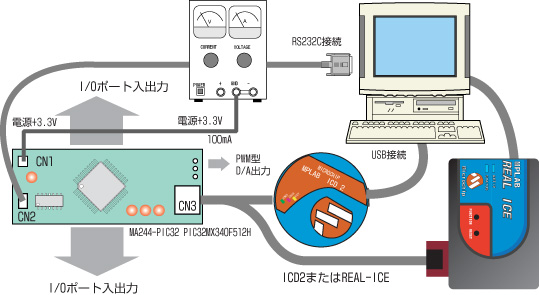

●MA244-PIC32構成図
MA244-PIC32基板を中心とした接続の概要を示します。
+3.3V電源がダイレクトに接続できるので、スタンドアローンで動作可能です。
MPLAB-ICD3やREAL-ICEの接続はダイレクト接続です。
●PIC32MX340F512Hの機能
80MHz 1.56DMIPS/MHz ROM=512KB RAM=32Kbyte
I/OPORT=54 A/D=10bit 16ch
Capture=5 Compare=5 Timer=16bit 5ch
UART=2ch SPI=2ch I2C=2ch DMA=2ch
●RS232C非同期シリアルインタフェース
小型のボードながらシリアルインタフェースを搭載していますので、PCに接続してデータ表示などに利用できます。
●MPLAB-ICD3・REAL-ICE接続
MPLAB-ICD3やREAL-ICEの接続はダイレクト接続です。
変換コネクタを使用することでPICkit3も利用できます。
デバックにはMPLAB REAL-ICEMPLAB-ICD3又はPICkit + PICkit-OPT1 のいずれかが必ず必要です。

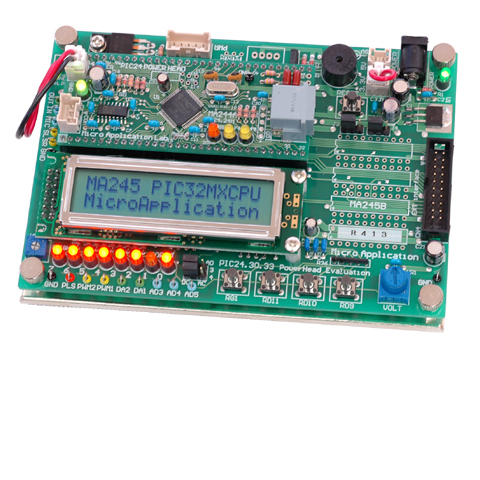

●MA245に搭載
MA244-PIC32とMA245をセットにしてマイクロチップ社の32bitマイコンであるPIC32を評価できる32bit PICマイコン エントリセットをご用意いたしました。
製品構成
■MA244 PIC32 PowerHEAD  (注文番号 MA244-PIC32) には、以下のものが含まれます。
●本体基板 ●付属品(電源ケーブル・通信ケーブル) ●取扱説明書
■32bit PICマイコン エントリセット  (注文番号 PIC32-ESET) には、以下のものが含まれます。
●MA245 PowerHead 評価用マザーボード基板 ●MA245取扱説明書  ●MA245付属品(+5V電源・5Pコネクタ)
●MA244 PIC32 PowerHead基板 ●MA244-PIC32取扱説明書 ●MA244-PIC32付属品(電源ケーブル・通信ケーブル)
●エントリセット取扱説明書 ●DSUB9ピンメス(カバー付き) ●エントリセットCD-ROM ●基板固定台4(KK-4)
仕様
MA244-PIC32ボード仕様
CPU PIC32MX340F512H
発振 内部RC発振 max80MHz 水晶発振子 8MHz搭載
低周波発振 水晶発振子搭載可能
リセット パワーオンリセット回路
I/Oポート 47ポート外部出力 CPUと同一ピン番に出力(内部利用ピンを除く)
LED表示 3個 RB15・RF4・RF5
PWM・D/A PWM型 D/Aコンバータ 2チャンネル DC〜10Hz出力
通信インタフェース 非同期シリアル RS232Cインタフェース RD,SD
デバッカ MPLAB-ICD3・REAL-ICE ダイレクト接続可能
動作環境 温度 0〜40℃ 腐食性ガス、結露なし
電 源 +3.3V 100〜300 mA 電源ランプ搭載
外 形 83 x 34mm 32Pin x 13Pin(2.54mmピッチ) 64Pin
オプション
●CDROM(PH-CD32)
CDROMにはPIC32用テストプログラム・ツール類が入っています。
単品販売は行っておりませんので、MA244-PIC32ご注文時に合わせてご注文下さい。
●基板接続用コネクタ(PH-OPT1)
2個1セットになります。
ご注意
●本商品は使用環境によって動作しない場合もあります。きちんと動作させるにはPICマイコンの基本的な取り扱いの技術が必要です。
●電源電圧は+3.3V動作です。充分にご注意下さい。
●ユーザ基板側コネクタはオプションです。
●付属ケーブルは片側切り落としです。
●CDROMはMA244-PIC32ご注文時にのみご注文を受け付けております。単品でのご注文はご遠慮下さい。
●デバックにはMPLAB REAL-ICEMPLAB-ICD3又はPICkit + PICkit-OPT1 のいずれかが必ず必要です。
その他
●内部で使用していないCPUのI/Oポートはピンにそのままダイレクト出力されています。電気的な規格はデバイスのデータシートを参考にして下さい。PIC32のI/Oはピンによりドライブ能力が異なりますので注意が必要です。
●PIC32情報満載のマイクロチップ社・PIC32のページはこちらから
●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。
