| 便利に使えるPowerHead |
| 完全スタンドアローン動作で安定動作 |
|

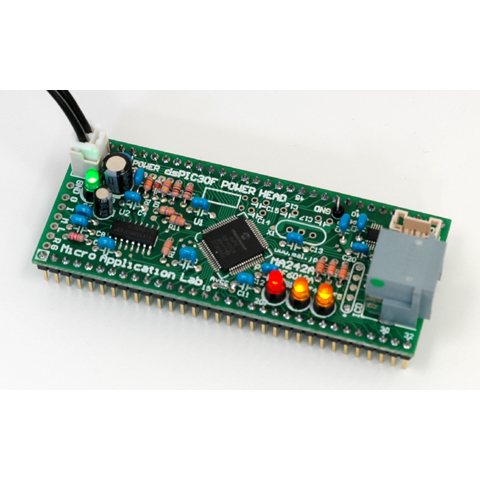

MA242はICイメージでdsPICを利用できます。すぐに動作できるCPUコアをワンボードに凝縮、ユーザインタフェースを接続すればすぐにdsPICマイコンシステムを評価実験できます。
電源は直接ボードに入力でき、PowerHEAD単体で機能させることができます。基本的なdsPICの駆動環境を装備しています。
音声系のコーデックによりアナログ信号を入力、出力可能。すぐにＤＳＰ機能を活用することができます。動作確認用に3つのLEDを用意。RS232Cシリアル通信インタフェース標準装備。利用できるI/Oポートは40ビットもあります。
ドータボードとして利用できるコンパクトなサイズ。dsPICの評価、応用製品、治具に活用できます。
|
|
MA242を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3又はPICkit3 + PICkit-OPT1など、コンパイラにはC30コンパイラ（無料版あり）があります。 |
|
|
|
|
| ●dsPIC30F6012A搭載。30MIPS。高速DSP演算 |
■デジタルフィルタの応用
PowerHead MA242を利用したデジタルフィルタの応用を紹介します。
こちらからご覧頂けます
 |
| ●ドータボード形式の自在型CPUコアユニット |
| ●基本的なdsPICの駆動環境装備 |
●音声系のコーデックによりアナログ信号を入力・出力可能
DSP機能を迅速に評価 |
●RS232Cシリアルインタフェース搭載
パソコンをターミナルとして活用 |
| ●電源直接接続、スタンドアローン動作、+5V供給 |
| ●インサーキットエミュレータ MPLAB-ICD3・REAL-ICEダイレクト接続 |

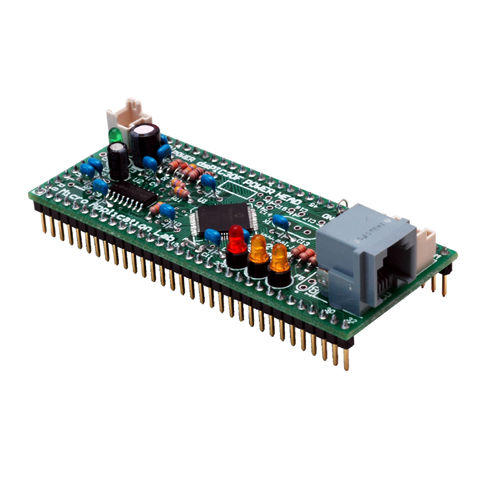

| ●34x83mmのコンパクトサイズ |
| ●dsPICの評価・応用製品、治具に利用できる |
|
| ■関連商品 POWER HEAD MA243 MA244 MA245 |
|
|
|

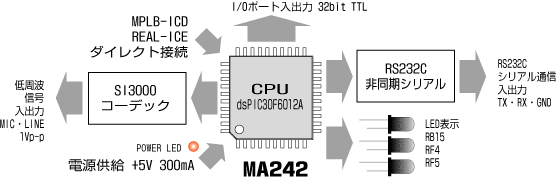

●MA242のブロック図
MA242のもつインタフェースはコーデックとRS232Cシリアル通信です。
3つのLEDも搭載しています。
使用していないピンはPICのI/Oポートがそのまま出力されています。 |
|
 |
|
|

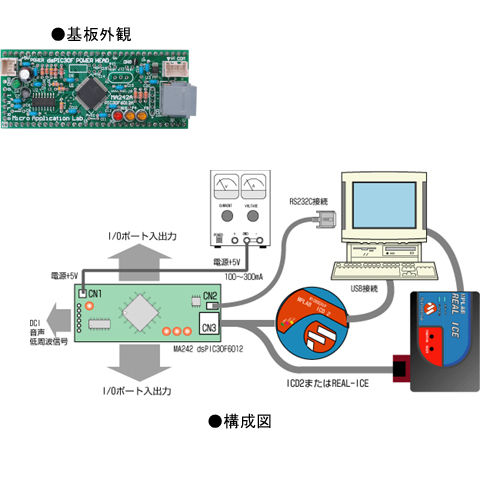

●構成図
MA242基板を中心とした接続の概要を示します。
+5V電源がダイレクトに接続できるので、スタンドアローンで動作可能です。
MPLAB-ICD3やREAL-ICEの接続はダイレクト接続です。 |
|
 |
|
|
 |
|
●dsPIC30F6012Aの機能
30MIPS ROM=144KB RAM=8192byte DataEEPROM=4096byte
I/OPORT=52 A/D=12bit 16ch
Capture=8 Compare=8 Timer=16bit 5ch 32bi 2ch
UART=2ch SPI=2ch I2C=1ch CAN=2ch Codec=1ch |
|
|
●PowerHeadは
スタンドアローン動作
 |
|

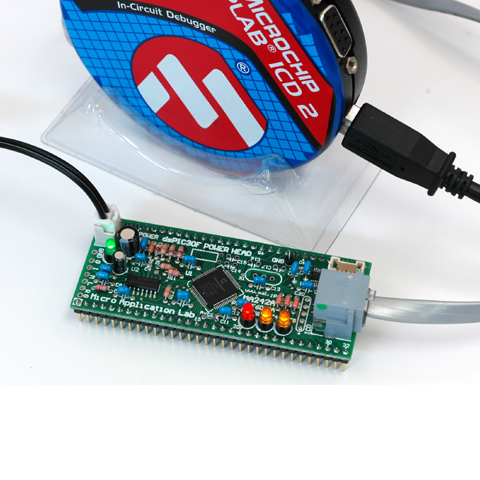

●電源を入れてエミュレータをつなぐ
 |
|

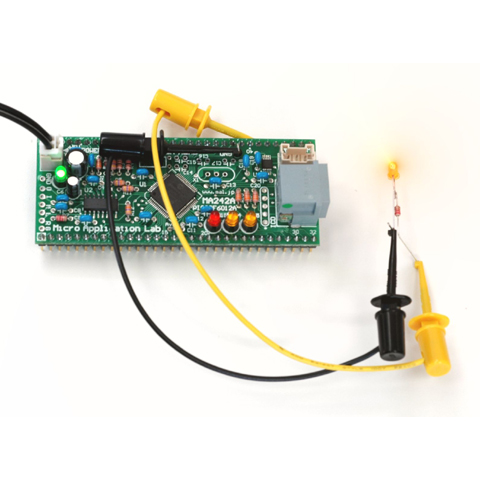

●プログラムが入ればすぐ動作
 |
|
|
 |
|
●コーデック
コーデックはポピュラなSI3000を使用。アナログ信号とPICマイコンの間をつなぎます。
入力はラインとマイク入力。
出力はラインとRLスピーカ出力です。スピーカと言っても小型のものかヘッドホン程度をドライブできます。 |
|
|
 |
|

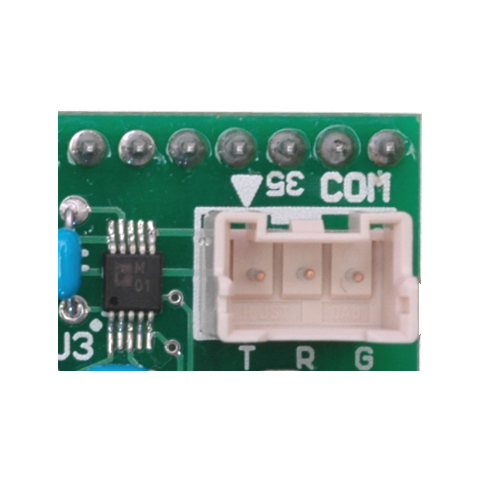

●RS232C非同期シリアルインタフェース
小型のボードながらシリアルインタフェースを搭載していますので、PCに接続してデータ表示などに利用できます。 |
|
|
|
|
●デジタルフィルタの応用
PowerHead MA242を利用したデジタルフィルタの応用を紹介します。
スイープジェネレータで発振を行い、その信号をフィルタリングしています。
デジタルフィルタの応用はこちらからご覧頂けます。
デジタルフィルタの設計にはフィルタデザインが必要です。こちら→ |
 |
|
|
|
|
 |
|
●フィルタデザイン
フィルタ設計のツールとして必要なソフトですが、コンパイル済みデータが付属しているため動きを確認することは可能です。
ライト版と正式版があり、ライト版は機能制限があります。 ->詳しくはこちら |
|
|
|
|
| ■MA242 dsPIC30F PowerHEAD （注文番号 MA242） には、以下のものが含まれます。 |
| ●本体基板 ●付属品（電源ケーブル・通信ケーブル） ●取扱説明書 |
|
|
|
| MA242ボード仕様 |
| CPU |
dsPIC30F6012A |
| 発振 |
内部RC発振 max120MHz 30MIPS 水晶発振子搭載可能 |
| リセット |
パワーオンリセット回路 |
| 低周波発振 |
水晶発振子搭載可能（オプション） |
| I/Oポート |
43ポート外部出力 CPUと同一ピン番に出力（内部利用ピンを除く） |
| LED表示 |
3個 RB15・RF4・RF5 |
| 音声信号インタフェース |
Codec SI3000スレーブモード固定 |
| 通信インタフェース |
非同期シリアル RS232Cインタフェース RD,SD |
| デバッカ |
MPLAB-ICD3・REAL-ICE ダイレクト接続可能 |
| 動作環境 |
温度 0〜40℃ 腐食性ガス、結露なし |
| 電 源 |
+5V 100〜300 mA 電源ランプ搭載 |
| 外 形 |
83 x 35mm 32Pin x 13Pin(2.54mmピッチ) 64Pin |
|
|
|
オプション |
|
 |
|
●CDROM(PH-CD30)
CDROMにはdsPIC30用テストプログラム・ツール類が入っています。
単品販売は行っておりませんので、MA242ご注文時に合わせてご注文下さい。 |
|
●基板接続用コネクタ(PH-OPT1)
2個1セットになります。 |
 |
 |
|
|
|
|
| ●本商品は使用環境によって動作しない場合もあります。きちんと動作させるにはPICマイコンの基本的な取り扱いの技術が必要です。 |
| ●ユーザ基板側コネクタはオプションです。 |
| ●付属ケーブルは片側切り落としです。 |
| ●CDROMはMA242ご注文時にのみご注文を受け付けております。単品でのご注文はご遠慮下さい。 |
| ●デバックにはMPLAB REAL-ICE、 MPLAB-ICD3 又はPICkit + PICkit-OPT1 のいずれかが必ず必要です。 |
|
|
|
| ●内部で使用していないCPUのI/Oポートはピンにそのままダイレクト出力されています。電気的な規格はデバイスのデータシートを参考にして下さい。PIC33のI/Oはピンによりドライブ能力が異なりますので注意が必要です。 |
| ●MA242は+5V動作ですので電源ユニット(MK-PWR-5V)が利用できます。ケーブルを用意することなくすぐに通電できます。 |
