MA245 PowerHEAD 評価用マザーボード
PowerHEADを評価ボードに変身!

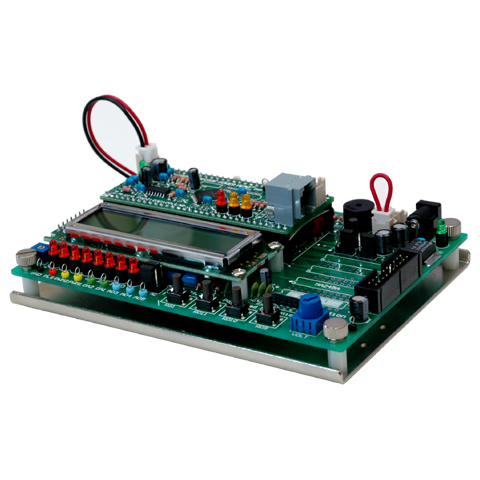

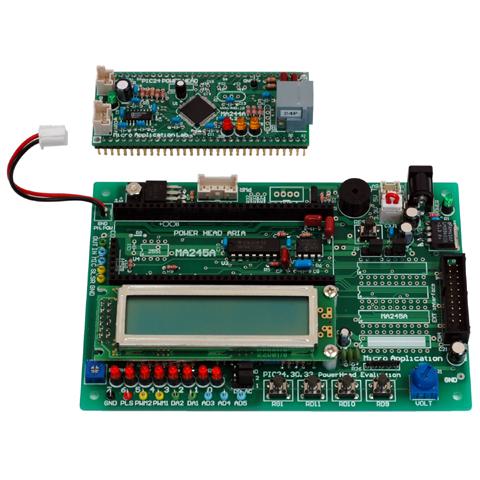

<写真はMA245にMA244を搭載>
ホームへ
製 品 名 注文番号
    MA245 PowerHEAD 評価用マザーボード  MA245
    32bit PICマイコン エントリセット  PIC32-ESET
  ▼その他
    基板固定台4  KK-4
    傾斜基板固定台  KK-6
    KK-6 補助板  KK-7
  ▼デバックにはREALICE、ICD3又はPICkit3+PICkit-OPT1のいずれかが必ず必要です。
    MPLAB REAL ICE  REALICE
    MPLAB ICD 3  ICD3
    PICkit 3 In-Circuit Debugger  PICkit3
    PICkit⇔モジュラ変換(キット)  PICkit-OPT1
MA24 PowerHEAD 評価用マザーボードはPower HEAD を基板上にスタック搭載して基本的な周辺機能を提供するマザーボードです。+5V供給にて+5Vと+3.3Vの2種類の電源を持ち、4種類のPower HEADを共通に利用できます。

本商品は、販売終了いたしました。
特長 ポイント 製品構成 仕様 ご注意 その他
 カタログ
特長

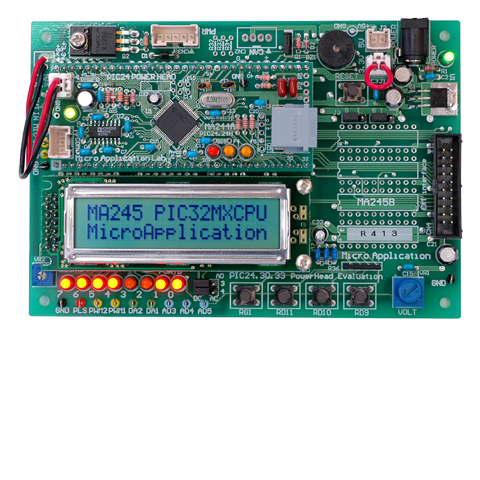

●PowerHEAD 4種を搭載してすぐにPIC 16bitマイコンを評価 MA245 + MA244-32
●基本的な評価用インタフェース搭載
●16文字×2行キャラクタLCD搭載
●PWM駆動電力ポート搭載
●CANインタフェース搭載可
●PICkitによるローコストプログラミング環境(要変換ケーブル)
ポイント

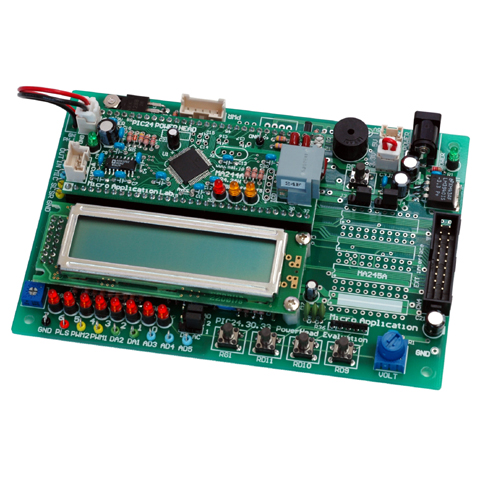

●PowerHEADを評価ボードに変身
PowerHEADを用意されたコネクタに挿入。評価ボードに変身します。
MA242はdsPIC30F対応(5V)
MA243はdsPIC33F対応(3.3V)
MA244はPIC24H・PIC24F対応(3.3V)

インタフェースはスイッチ、LED表示器、LCD文字表示器、ブザー、A/D入力、PWM信号出力、PWM型D/Aコンバータ出力、Power制御ポート、CAN通信ポート(オプション)です。 16bitのポートを外部出力しておりユーザ回路にも接続できます。

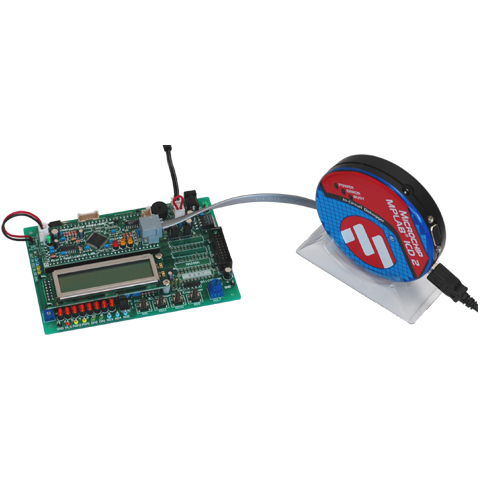

●デバック環境
PowerHEADにはMPLAB REAL-ICEMPLAB-ICD3をダイレクト挿入できるモジュラ端子を装備しており、
MPLAB上で快適なデバック環境が得られます。

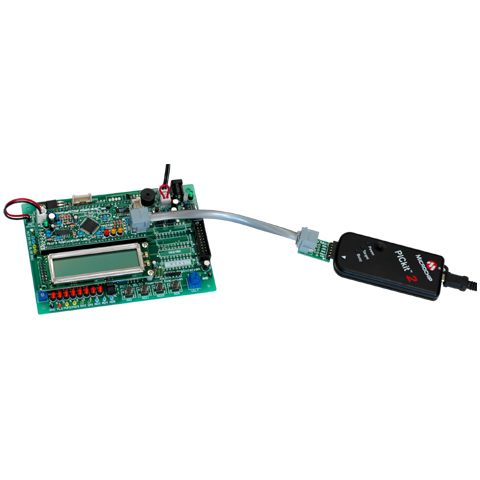

ローコストな書込器であるPICkitも変換ケーブルの併用で接続可能。
書込しかできませんがdsPICや16bitPICマイコンにプログラムをダウンロードできます。
言語はMPLAB C30 コンパイラ。無償版もありすぐに プログラミングにトライできます。

デバックにはMPLAB REAL-ICEMPLAB-ICD3 又はPICkit + PICkit-OPT1 のいずれかが必ず必要です。
●操作部

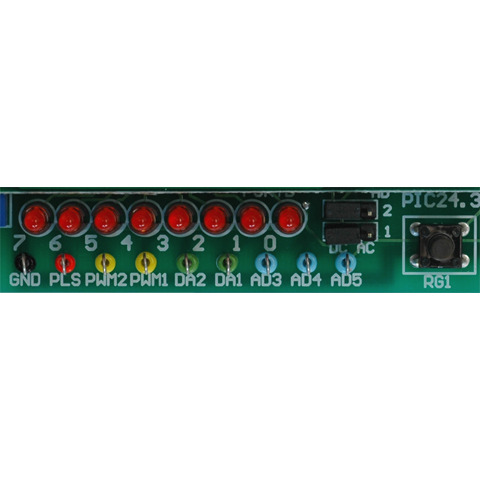

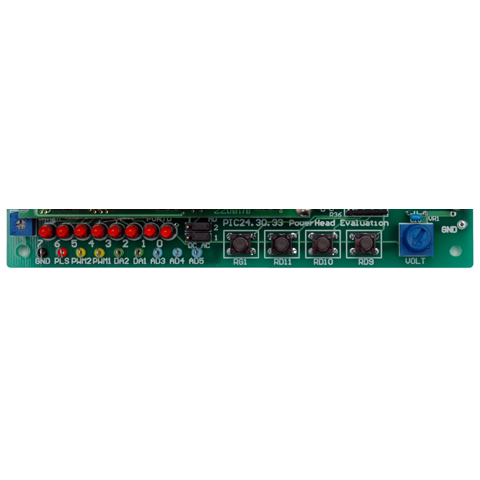

操作部は8-LED、4タクトスイッチ、各信号入出力部が集まっています。

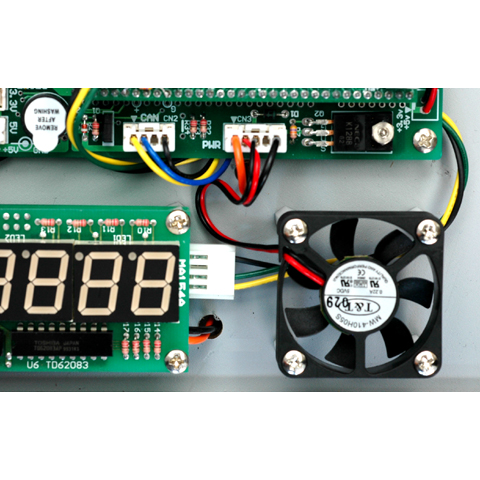

●パワードライブ
24V、1A程度のオープンドレイン型のパワードライブインタフェース。
モータの回転、FANの回転、電球の点灯などができます。
●アナログ系インタフェース
A/Dコンバータは直流・交流入力切替ができます。もちろんA/Dコンバータ用のポテンショボリュームもあり簡単に電圧を発生します。
D/A出力はPWMを使用。高速パルスによるPWM出力は音声再生までも可能。2chの出力は異なるfcのLPFを出力に搭載。
dsPICではPowerHEAD上にcodecを搭載し、こちらからもオーディオインタフェースができます。

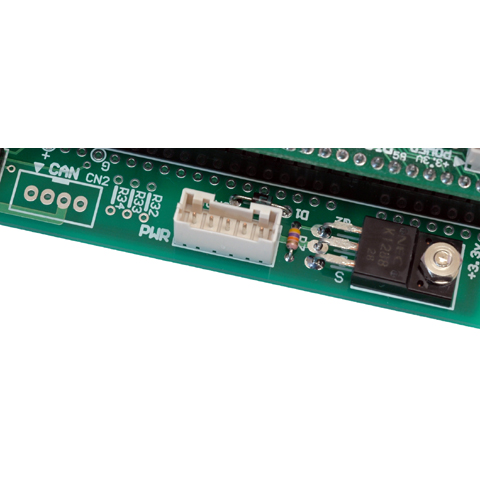

●CANインタフェース
CAN インタフェース。CAN360MA299-CANなどのCANボードと同じコネクタ配列ですから、そのままつなぎ込んで通信できます。

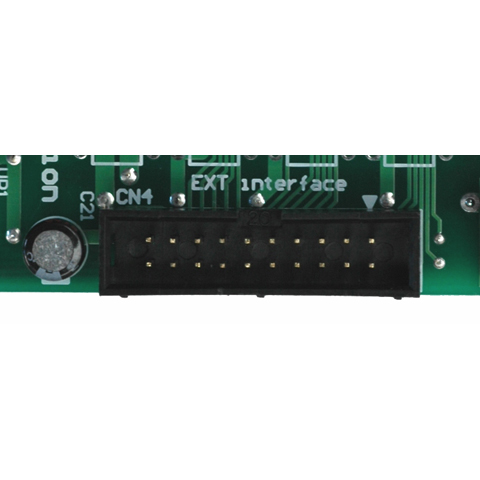

●拡張コネクタ
内部で使用しないピンは拡張コネクタで外部に出力しています。
MA303用のユニバーサルボードMA233ボードを流用することができます。
(MA233は基板上シルクが+5Vと表示されますが、選択した電圧が供給されます。また、ポート名称は対応していません)

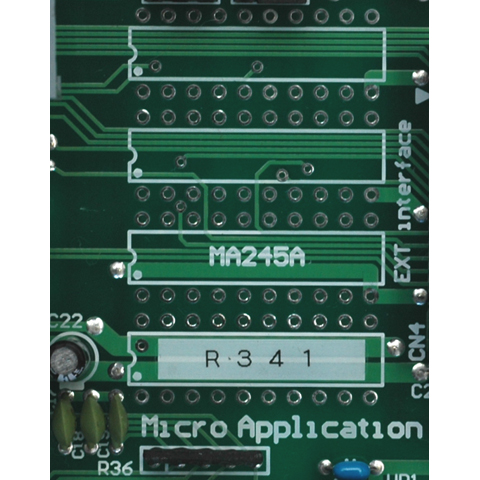

●ユニバーサルスペース
MA245基板上には数個のICを実装するスペースがあります。
特別なインタフェース回路を追加実装できます。

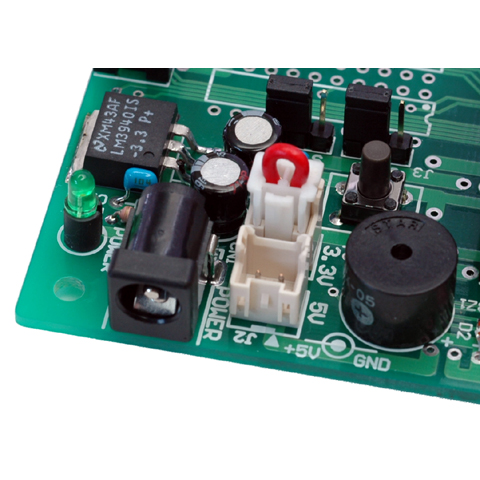

●電源
供給電源は+5V、この電源より+3.3Vを用意してPowerHEADに +5Vと+3.3Vの2種類の電源を供給できます。 切替ミスには充分ご注意下さい。
●固定台
実験には欠かせない基板ホールド用の固定台。
基板固定台4(KK-4) 又は傾斜固定台(KK-6)とKK-6 補助板(KK-7)を組み合わせて使用できます。
鉄製で充分な重さがあり、表面はニッケルメッキで耐久性があります。
製品構成
■MA245 PowerHEAD 評価用マザーボード  (注文番号 MA245) には、以下のものが含まれます。
●本体基板 ●+5V電源 ●付属品 ●取扱説明書
■32bit PICマイコン エントリセット  (注文番号 PIC32-ESET) には、以下のものが含まれます。
●MA245 PowerHead 評価用マザーボード基板 ●MA245取扱説明書  ●MA245付属品(+5V電源・5Pコネクタ)
●MA244 PIC32 PowerHead基板 ●MA244-PIC32取扱説明書 ●MA244-PIC32付属品(電源ケーブル・通信ケーブル)
●エントリセット取扱説明書 ●DSUB9ピンメス(カバー付き) ●エントリセットCD-ROM ●基板固定台4(KK-4)
注)エントリセットCD-ROMにはMA244-PIC32のオプションのPowerHEAD CD-ROM PIC32とMA245付属のCD-ROMの内容も含まれています。
  エントリセットご購入の方は、内容が重複致しますので、別途PowerHEAD CD-ROM PIC32をご購入する必要はございません。
仕様
スイッチ 4タクトスイッチ
LED表示 8bit LED表示器
LCD表示器 16文字x2行 キャラクタ表示
ブザー マグネティックブザー
PWM出力 2系統 TTLレベル
PWM型D/Aコンバータ 出力2次アクティブフィルタ
A/Dコンバータ用ボリューム A/D電圧発生ボリューム
電力ポート 24V 2A 引込み動作
CANインタフェース MCP2551ドライバ
動作環境 温度 0〜40℃ 腐食性ガス、結露なし
電源 +5V±50mV 100〜300mA 電源ランプ搭載 CPU電源をコネクタで切替 +5V←→+3.3V
基板寸法 138 × 95 mm 取付穴 128 × 85mm M3ネジ
ご注意
●動作させるにはPowerHEADボードのいずれかが必要になります。単独では機能しません。
●デバックにはMPLAB REAL-ICEMPLAB-ICD3 又はPICkit + PICkit-OPT1 のいずれかが必ず必要です。
その他
●+5V、+3.3Vの切替には充分ご注意下さい。
●MA233を使用した場合は基板上シルクが+5Vと表示されますが、選択した電圧が供給されます。
●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。
