基板固定台
ホームへ
注文番号製 品 名
KK-1　基板固定台1
KK-2　基板固定台2
KK-3　基板固定台3
KK-4　基板固定台4
KK-6 　傾斜基板固定台　　（終了しました）
KK-7 　KK-6 補助板　　　　（終了しました）
KK-8　拡張固定台
KK-9　PICkit固定台
基板固定台は鉄製の金具で、基板をしっかり固定できます。弊社製品の各種基板や、ユニバーサル基板を固定することができます。
基板固定台1～4にはネジ(Wセムス)、 基板固定台6･8にはローレットネジが付属しているので、着脱が容易です。
表面は錆びにくいニッケルメッキ処理してあります。

特長 ポイント 製品構成 仕様 ご注意
特長

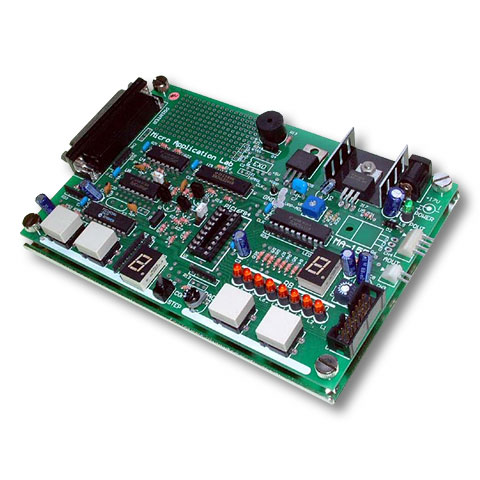

●KK-1
MA300･MA303･CAN240（付属）にマッチしたサイズ
●KK-2
MA313（付属）･MA230 にマッチしたサイズ
●KK-3
FPV3-USBにマッチしたサイズ
●KK-4
FPV6・CAN360･MA3567（付属）・MA340･MA320･FP33･MA370･MA234（付属）･MA237（付属）･MA250･MA255･MA260 にマッチしたサイズ
●KK-6
KK-1と同じ基板にマッチし、傾斜がついたタイプ

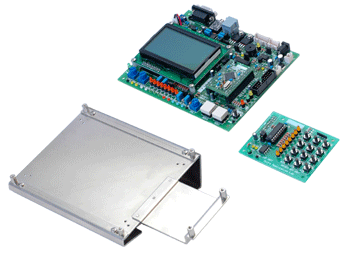

KK6 + KK7 + KK8 に MA300 + MK296 を装着するようす
●KK-7
KK-6に装着することで、KK-3,KK-4にマッチした基板が
取り付けられます。

KK-7には拡張固定台が装着できる穴が開いています。
●KK-8
MA224･MA280･MA303 に拡張ユニバーサル
ボード接続時にKK-1又はKK6＋KK7に装着して
固定できます。
●KK-9
PICkit取付時にFPV6でKK-4、MA303でKK-1に装着することによって、安定して固定できます。
ポイント
●基板固定台は下記、弊社製品に利用できます。
MAL製品名 KK-1 KK-2 KK-3 KK-4 KK-6 KK-6 +
KK-7
MA340 PIC24 USB実験評価ボード × × × ◎ × △
MA320 dsPIC33 組込CPUボード × × × ◎ × △
MA313 デジタルスイッチング電源実験装置 ×（付属） ◎ × × × ×
MA300-16 16bit PIC 標準評価ボード
MA300-32 PIC32 標準評価ボード		 ◎ ○ × × ◎ □
MA303 8bit PIC 標準評価ボードIII ◎ ○ × × ◎ □
MA224 PIC 標準評価ボードII ◎（付属） ○ × × ◎ □
MA280 dsPIC 標準評価ボード ◎ ○ × × ◎ □
CAN360 PIC-CAN 通信評価セット × × × ◎ × △
MA230 16bit PIC ハイパフォーマンス評価ボード × ◎ × × × ×
FIRST PICk V6 PIC トレーニングセット × × × ◎ × △
FIRST PICk V33 PIC トレーニングセット × × × ◎ × △
FIRST PICk V3 USB ○ ○ ◎ × × △
MA370 BLDCモータ 実験評価ボード × × × ◎ × △
MA234 シリアル同期通信実験ボード × × × ◎（付属） × △
MA237 モータ実験拡張ボード × × × ◎（付属） × △
MA250 PIC18 イーサネット評価ボード × × × ◎ × △
MA255 PIC18 USB評価ボードII × × × ◎ × △
MA260 CAN dsPIC30F 組込 CPUユニット × × × ◎ × △
◎マッチサイズ　○利用可能　△KK-7同時装着時に利用可能　□KK-7必要なし　×利用できません

MA303+PICKITの基板固定例
KK-1に
PICkit固定台を装着

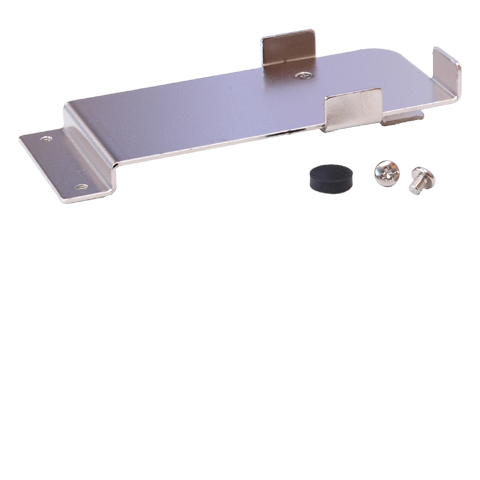

KK-9の構成

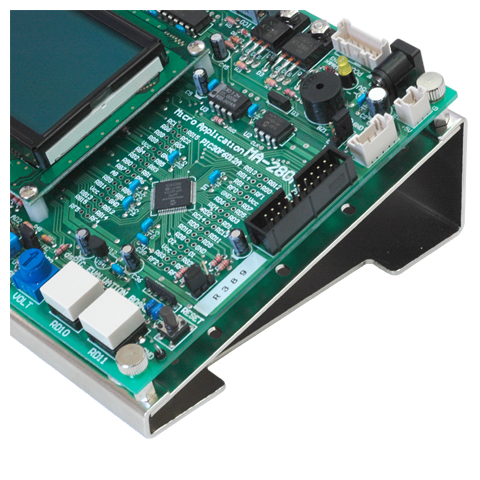

MA280にKK-6・KK-7を装着例
KK-6の構成

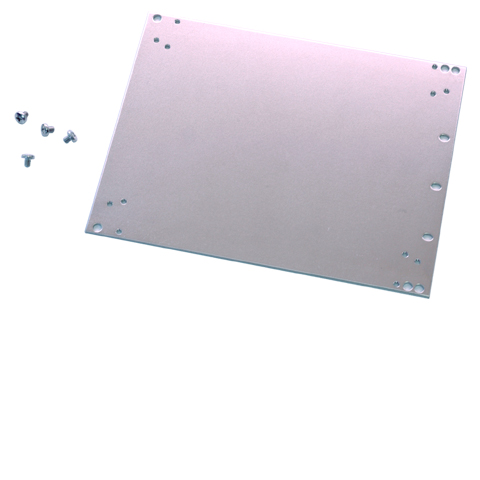

KK-7の構成

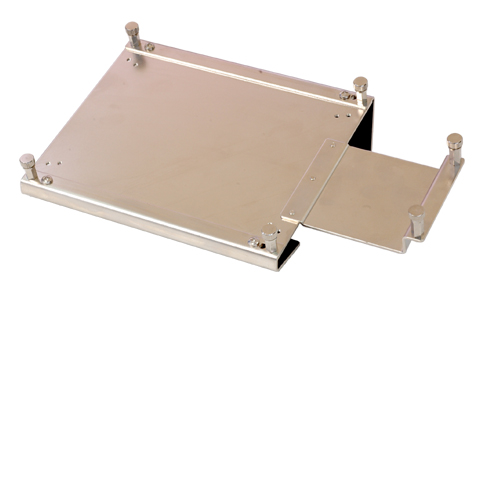

KK-6・KK-7の組合せ
組立は各自

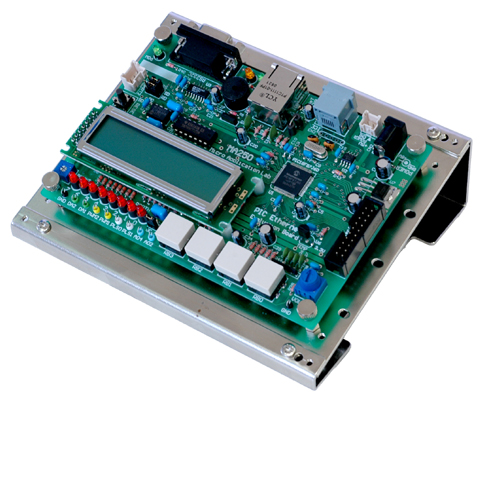

KK-6・KK-7の組合せに
MA250を装着

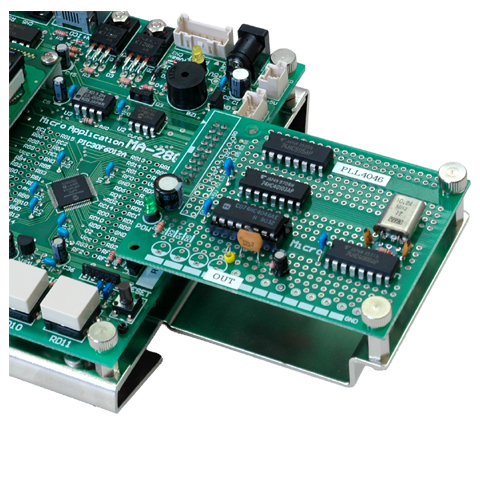

MA280にKK-6・KK-7とKK-8を装着例

FPV3にKK-4を装着例
KK-6+KK-7に
拡張固定台を装着

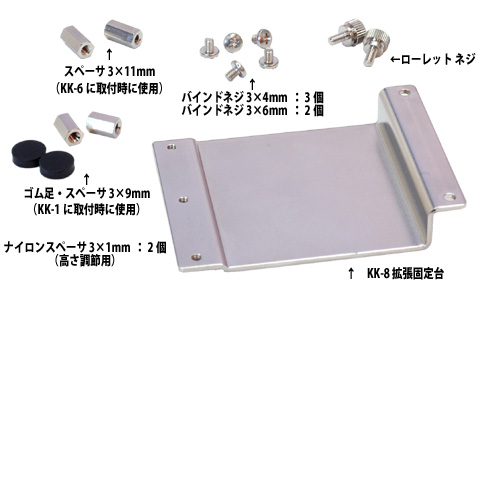

KK-8の構成

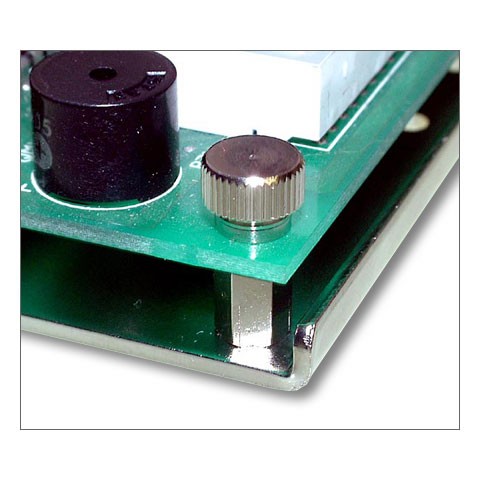

固定部分のアップKK-6・KK-8には
ローレットビスで着脱容易		 ※　KK-7にはKK-8の固定台が止められる穴が開いています。
※　旧タイプKK-1にKK-8の固定台を付ける場合は、各自穴を開けて下さい。
※　KK-1,KK-4にはKK-9の固定台が止められる穴が開いています。
※　KK-7はKK-6に装着することにより、KK-3,KK-4にマッチした基板が付けられます。
●KK-9にてPICkitを固定する結束バンドの装着方法
①結束バンドを繋ぎます。 ② ①をループにします。

③ PICkitにくぐらせます。

 ④ バンドを引き締めて
固定します。

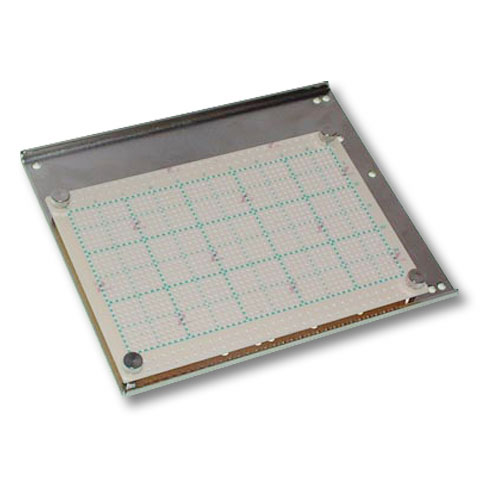

●KK-1,KK-2には、下記ユニバーサル基板も固定できます。
・ICB-97 (サンハヤト製 固定穴寸法 128 x 85mm)　（KK-3も可）
・ICB-93S (サンハヤト製 固定穴寸法 85 x 62mm)　（KK-3,KK-4も可）
・固定穴寸法 89 x 66mm
・固定穴寸法 66 x 41mm　（KK-3,KK-4も可）

ICB-97の組立例

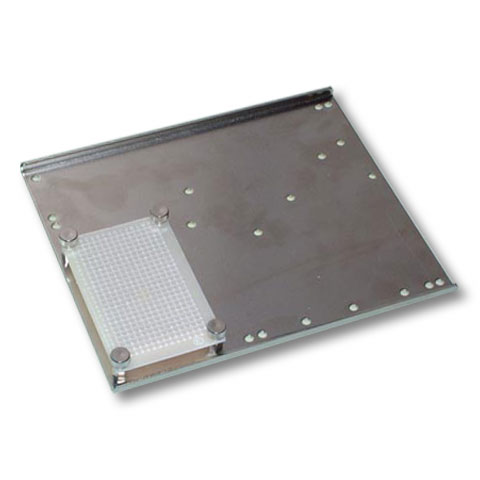

外形66 x 41の組立例

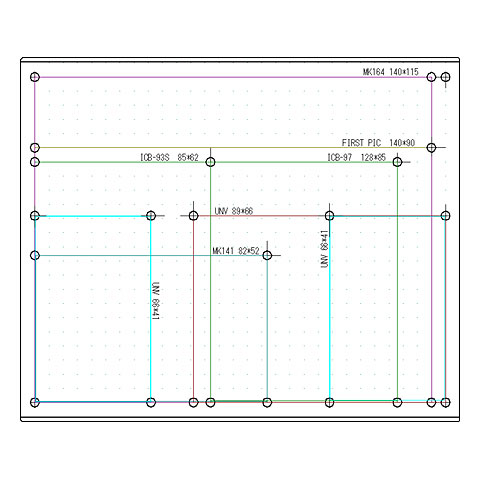

こちらの取付図を
参考にしてください
製品構成

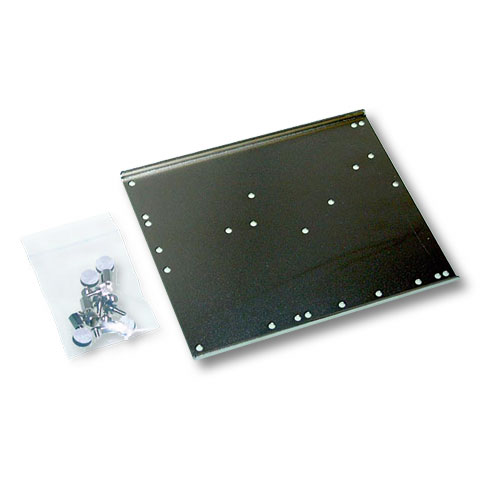

●基板固定台1～4
・固定台 (ニッケルメッキ1.6t) 1個　・スペーサ (3x8) 4個　・ゴム足 4個
・バインドネジ (3x4) 4個　・Wセムスネジ(3x6) 4個
●傾斜基板固定台(KK-6)
・固定台 (ニッケルメッキ1.6t) 1個　・スペーサ (3x8) 4個　・ゴム足 4個　・ローレットネジ 4個
●KK-6 補助板(KK-7)
・補助板 (ニッケルメッキ1.6t) 1個　・バインドネジ (3x4) 4個　◆外形寸法　121 × 155mm
●拡張固定台(KK-8)
・固定台 (ニッケルメッキ1.6t) 1個　・スペーサ (3x9) 2個 (KK-1用)　(3x11) 2個 (KK-6用)　・ゴム足 2個 (KK-1用)
・バインドネジ (3x4) 3個　(3x6) 2個　・ローレットネジ 2個　・ナイロンスペーサ(3x1) 2個　◆外形寸法　約 60 × 80mm
●PICkit固定台(KK-9)
・固定台 (ニッケルメッキ1.6t) 1個　・バインドネジ (3x4) 2個　・ゴム足 1個　・結束バンド 2本　◆外形寸法　約 102 × 40mm
仕様
 KK-1 KK-2 KK-3 KK-4 KK-6
外形寸法 129 x 155mm
MA183・MA213・MA224・MA280・MA300・MA303・CAN240と同サイズ		 180 x 139mm
MA230と同サイズ		 103 x 150mm
FPV3-USB・MA292と同サイズ		 99 x 137mm
CAN360･MA340･MA320･FP33･FPV6・MA370・MA234・MA237・MA255・MA250・MA255・MA260と同サイズ		 123 x 155mm
KK-1と同商品にピッタリ
重　量 265g 330g 200g 180g 590g
仕上げ ニッケルメッキ ニッケルメッキ ニッケルメッキ ニッケルメッキ ニッケルメッキ
ご注意
●基板台は脱着に便利なネジ(Wセムス)、ローレットネジで固定します。
●基板の取り付けや装着は電源を切って作業してください。
●KK-7にはKK-8(拡張固定台)が止められる穴が開いています。
●旧タイプのKK-1にKK-8(拡張固定台)を付ける場合は、各自穴を開けて下さい。
●旧タイプのKK-1にKK-9(PICkit固定台)を付ける場合は、各自穴を開けて下さい。
●KK-7はKK-6を装着することにより、KK-3,KK-4にマッチした基板が付けられます。
●KK-7を使用するには、必ず、KK-6が必要です。
●KK-9を使用するには、必ず、KK-1・KK-4が必要です。
