| 本商品は、販売終了いたしました。 |
|

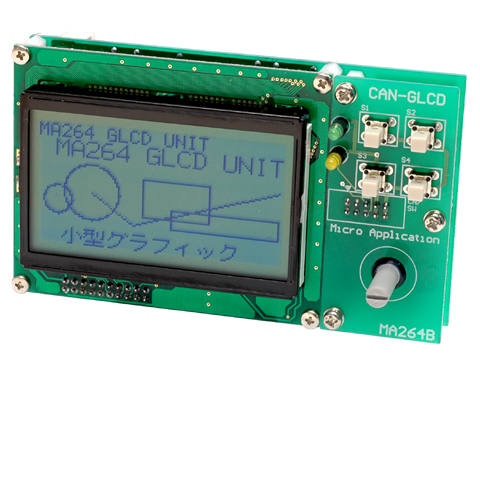

128x64小型グラフィックLCDを利用したLCD表示ユニット。6種類の文字表示と漢字表示、各種図形描画ができます。
パネル面には4個のコマンドスイッチとロータリエンコーダ、汎用LED表示を用意しています。
MA264はCAN通信により図形を含む文字を表示したり、デザインやマークの表示、コマンドスイッチによる指令信号、ロータリエンコーダによる数値設定など小さな端末として有効に機能します。
制御機器、計測機器、などに利用できます。 |
|
|
|
|
| ●小型のLCD表示ユニットを搭載 |
 |
 |
| ●CANインタフェースにてCANバスからの駆動 |
| ●文字、漢字表示、図形表示 |
| ●コマンドスイッチとコマンドLED表示 |
| ●ロータリエンコーダ装備 |
| ●グラフ表示機能 |
|
|
本ユニットはCANから制御される機能ユニットです。ユニットは単独で動作します。
また、すべてのファームウェア（プログラム）が入っています。
※ユーザがプログラムを入れることはできません。 |
|
|
|
 |
|
●LCD
128x64の小型LCD表示ユニット
LEDバックライト装備 |
|
|
 |
|
●文字表示
5x7ドットフォント、7x9ドットフォント
横倍角・4倍角表示 |
|
|
 |
|
●図形描画 ／ グラフ表示
コマンドによりライン、Box、円、ドット表示
グラフ表示機能、ビットマップ表示機能 |
 |
|
|
 |
|
●漢字文字表示
10x12漢字フォントにより漢字を表示 |
|
|
|
|
●表示コマンド ／ 操作コマンド
LED表示はCANバスからのコマンドで機能する。
英数文字表示・漢字文字表示・ドット表示・ライン表示・Box表示
円表示・グラフ表示・直接描画
コマンドスイッチ応答・ロータリエンコーダ応答
リモートフレーム応答 |
|
|
|
|
 |
|
●ロータリエンコーダ
ロータリエンコーダーは回転により数値をアップダウン設定します。
CANバス経由では100mSの動作感度で数値を読み取ることができます。
ロータリエンコーダは産業機器でも安心して使用できるボーンズ社製。
（回転のツマミは付属しません。） |
|
|
 |
|
●コマンドスイッチ ／ コマンドLED
4つのコマンドスイッチはON/OFF情報をCANバス経由で伝送。
2つのコマンドLED もCANバスからの指令で機能。 |
|
|
 |
|
●CAN接続
CANバスには4ピンコネクタで接続。
CANバスより+5V電源供給可能。（要背面ショート接続）
パーティライン接続用に2つのコネクタを用意。
伝送レートはデフォルトで125Kbps（自由設定可） |
|
|
 |
|
●CANバス ／ ID設定 ／ ボーレート設定
MA264はMA260 CPUボードに接続して使用するよう設計されていますが、
他のCANバスに接続して利用することも可能。
IDは標準IDを使用。3IDはワンタッチ切替
ID変更・ボーレート変更も可能。（要書込器MA275）
設定はPCの非同期シリアルTTLポートから設定できる。
WindouwXP設定用プログラムのダウンロード---->>こちらから
|
|
|
 |
|
●パネル面取付
MA264は小型の筐体にも収納が可能です。

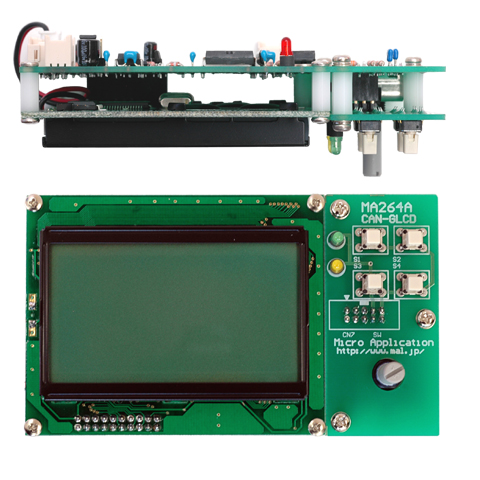

アルミパネルに取り付けたようす
グラフィックの情報量は少ないもののパネル面の面積を取りません。 |

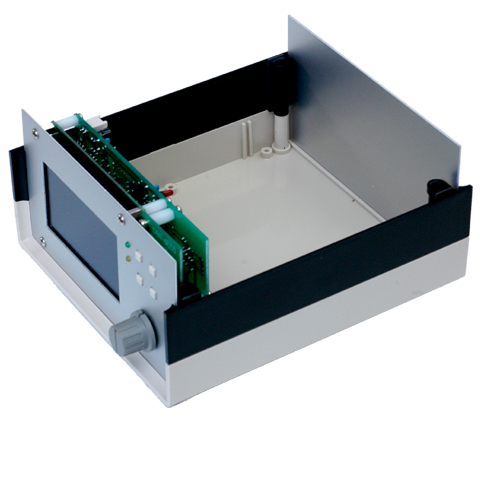

型番SYH-150のケースに
入れたところ |
|
|
|
|
| ■MA264 CAN グラフィックLCD表示ユニット （注文番号 MA264） には、以下のものが含まれます。 |
| ●本体ユニット(MA264) ●CAN通信ケーブル60cm ●電源ケーブル ●付属品 ●取扱説明書 |
|
|
| LCD |
128x64ドット LEDバックライト装備 |
| CAN通信 |
デフォルトボーレート125Kbps ドライバMCP2551
終端抵抗120Ω設定接続可能
占有ID空間 31標準ID |
| CAN設定・表示 |
4bitスイッチでID変更 シリアル伝送にてID、ボーレート設定可能 |
| スイッチ |
コマンド用 タクトスイッチ4個 |
| LED |
コマンドLED黄色1個、モードLED緑1個 |
| ロータリエンコーダ |
クリック付き回転機構 接点型 分解能120/回転 ３度 |
| 電源 |
+5V 500mA以下 |
| 動作環境 |
温度0〜40℃ 湿度60%以下 腐食性ガス無し |

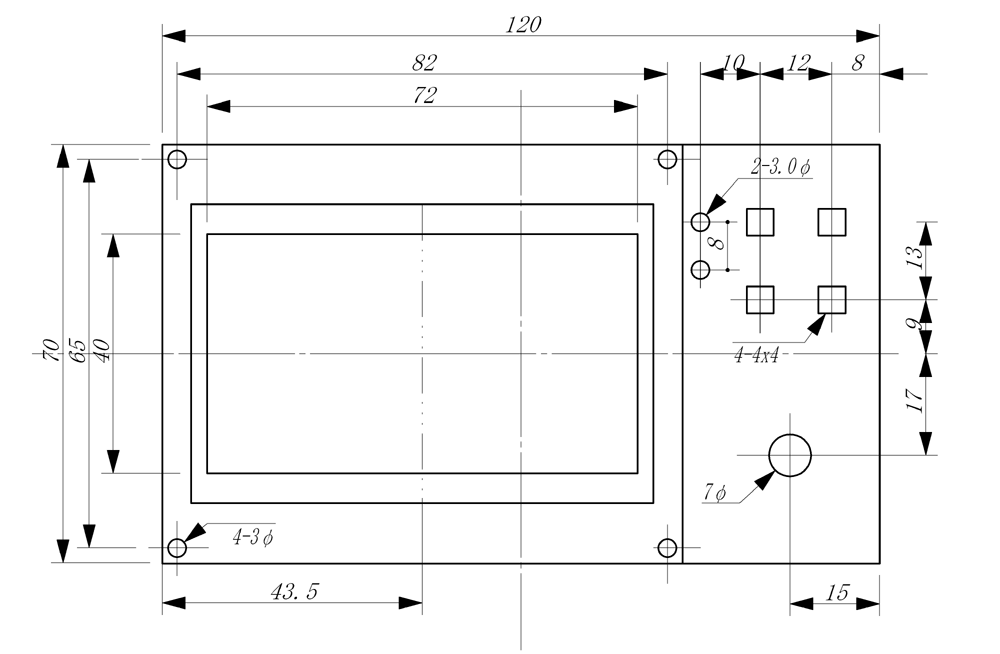

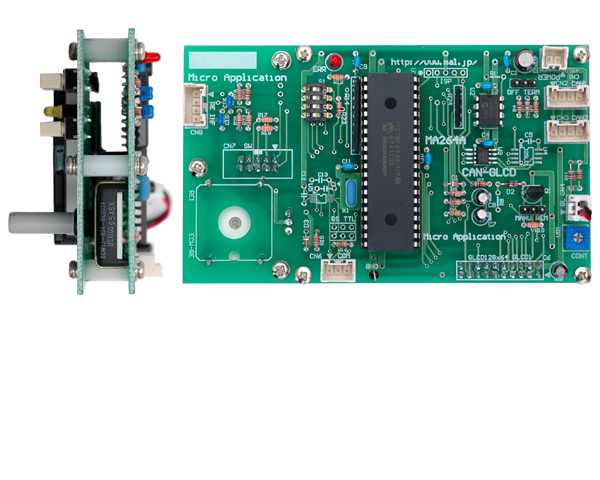

| 基板寸法 |
120 x 70 mm |
|
|
|
|

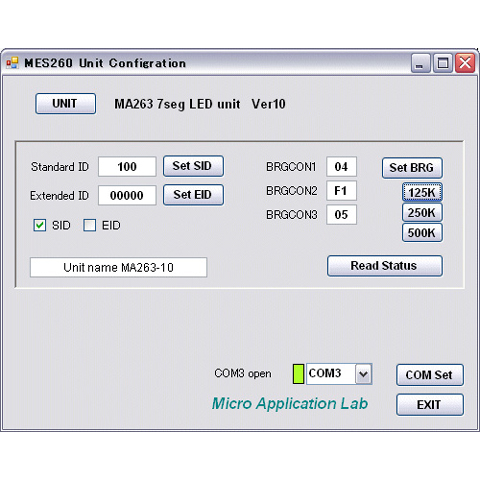

●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。
MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。 |
| ●CANコマンド間隔は5mS〜10mSを確保する必要があります。 |
| ●グラフィックコマンドはACKメッセージにてbusy伝達 |
| ●ボーレートの変更設定は設定パラメータが多くCANバスの知識を必要とします。 |
|
|
|
