注文番号 製 品 名
MA306R　 　絶縁型USB-TTL変換ユニット
MA345　 　RS232C-TTL変換ユニット2
MA336　 　USB-TTL変換ユニット2
MA269-USB　 　USB-TTL変換ユニット
  ▼オプション
MC021　 　COM(TTL)ケーブル
MC036　 　COM(TTL)ケーブル2

MA306RはTTLレベルの非同期シリアル信号を絶縁してUSB信号に変換するためのユニットです。
PC側と装置側の電源ラインは完全に絶縁されており、AC系の電位やノイズを分離させることができます。

MA345はTTLレベル非同期シリアル信号をRS232Cレベルに変換します。

MA336はTTLレベル非同期シリアル信号をシリアルUSB変換のインタフェースを実現できます。

MA269-USBはTTLレベルの非同期シリアル信号をUSB信号に変換するためのユニットです。

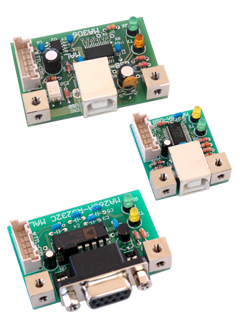

特長  MA306R   MA345   MA336   MA269-USB  ご注意 その他
 オプション   応用例





 　◇◇　特　　徴　◇◇
●TTLレベルのUART非同期シリアル信号を変換する
●パネル面に簡単取付可
●通信ラインモニタ表示付
　◆◆ MA306R 絶縁型USB-TTL変換ユニット ◆◆

TTLレベルの非同期シリアル信号を絶縁して
USB信号に変換するためのユニット



 シリアル USB 絶縁 3.3V〜5V

　◇◇　ポイント　◇◇
RoHS


  ●概要
TTLレベルの非同期シリアル信号をUSBに変換するためのユニットです。
USB側とTTL側は絶縁されているため安全です。
USBはCOMポート互換となり、VB・VCなどのプログラムからはCOMポートとして利用することができます。
PC側と装置側電源を安全に絶縁します。
USB側電源のパワーモニタ信号を出力します。


寸法図
パネル面　加工寸法図
[絶縁型]
●MA306 パネルに取り付けたようす

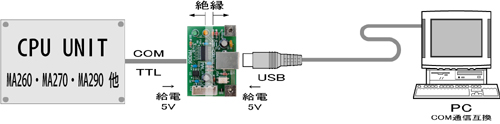

●MA306 使い方（環境接続図）
◆USBドライバのダウンロードはこちら
　◇◇　製品構成　◇◇
■MA306R 絶縁型USB-TTL変換ユニット  （注文番号 MA306R） には、以下のものが含まれます。
●本体基板(MA306R)　●USBケーブル　●付属品　●取扱説明書
　◇◇　仕 　　 様　◇◇
サポート信号 SD・RD
ボーレート 300〜115200bps
電源 +3.3V〜5V 100mA以下
動作環境 環境温度0〜50℃
基板寸法 50 × 35 mm　　高さ13mm
●USB変換デバイスが変更になりました。　(2012．5)
●MA306A→MA306R(RoHs指令対応品)に変更しました。　(2014．3)
　◆◆ MA345　RS232C-TTL変換ユニット2 ◆◆
TTLレベル非同期シリアル信号をRS232Cレベルに
変換するためのユニット		   シリアル RS232C 3.3V〜5V

　◇◇　ポイント　◇◇
●概要
TTLレベルの非同期シリアル信号をRS232Cレベルに変換するためのユニットです。
電源は3.3V〜5Vに対応します。
信号レベルも電源に従い対応します。
パネル面　加工寸法図
●パネルに取り付けたようす

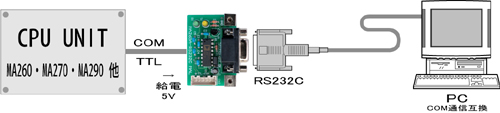

●MA345 使い方（環境接続図）
　◇◇　製品構成　◇◇
■MA345 RS232C-TTL変換ユニット2（注文番号 MA345） には、以下のものが含まれます。
●本体基板(MA345)　●RS232Cシリアルケーブル　●付属品　●取扱説明書
　◇◇　仕 　　 様　◇◇
サポート信号 SD・RD（RS・CS）
ボーレート 50〜115200bps
電源 +3.3V〜+5V ±0.1V 100mA以下
動作環境 環境温度0〜50℃
基板寸法 50 × 35 mm

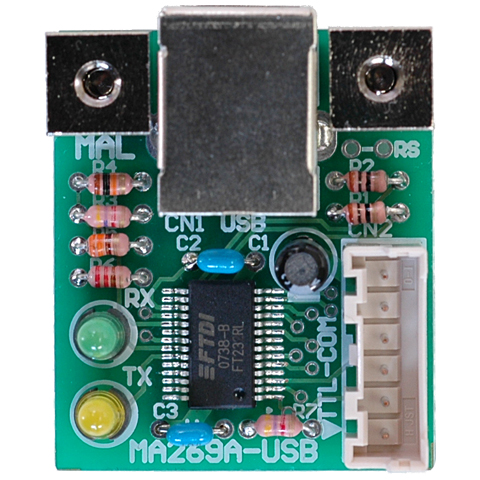

　◆◆ MA269-USB USB-TTL変換ユニット ◆◆
TTLレベルの非同期シリアル信号をUSB信号に
変換するためのユニット		   シリアル USB 3.3V〜5V
　◇◇　ポイント　◇◇
●概要
TTLレベルの非同期シリアル信号をUSBに変換するためのユニットです。
USBはCOMポート互換となり、VB・VCなどのプログラムからはCOMポートとして利用することができます。
パネル面　加工寸法図

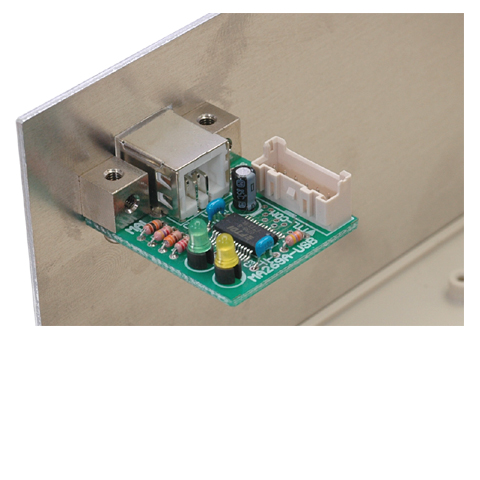

●MA269-USB パネルに取り付けた様子

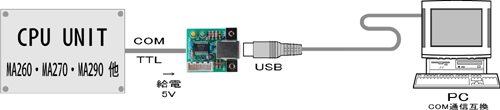

●MA269-USB 使い方（環境接続図）
  ◆USBドライバのダウンロードはこちら          最新のUSBドライバはFTDI社のHPからダウンロードできます。
　◇◇　製品構成　◇◇
■MA269 USB-TTL変換ユニット  （注文番号 MA269-USB） には、以下のものが含まれます。
●本体基板(MA269-USB)　●USBケーブル　●付属品　●取扱説明書
　◇◇　仕 　　 様　◇◇
サポート信号 SD・RD（RS・CS）
ボーレート 50〜9600bps
電源 +3.3Ｖ〜+5V ±0.1V 100mA以下
動作環境 環境温度0〜50℃
基板寸法 30 × 35 mm
　◆◆ MA336 USB-TTL変換ユニット2 ◆◆
TTLレベル非同期シリアル信号を
シリアルUSB変換のインタフェース		   シリアル USB 5V
　◇◇　ポイント　◇◇
●概要
TTLレベルの非同期シリアル信号をUSBに変換するためのユニットです。
USBはCOMポート互換となり、VB・VCなどのプログラムからはCOMポートとして利用することができます。

パネル面　加工寸法図
●パネルに取り付けたようす
●MA336 使い方（環境接続図）
  ◆USBドライバのダウンロードはこちら　　　最新のUSBドライバはマイクロチップ社のHPからダウンロードできます。
　◇◇　製品構成　◇◇
■MA336 USB-TTL変換ユニット2（注文番号 MA336） には、以下のものが含まれます。
●本体基板(MA336)　●USBケーブル　●付属品　●取扱説明書
　　適合商品
・MA353 PIC18 小型組込CPUボード ・MA353-CAN PIC18 小型組込CPUボードCANタイプ
・MA340 PIC24 USB 実験評価ボード
　◇◇　仕 　　 様　◇◇
サポート信号 SD・RD（データラインのみ）
変換デバイス MCP2200
ボーレート 300〜1000Kbps
電源 +5V ±0.1V 100mA以下
動作環境 環境温度0〜50℃
基板寸法 45×36 mm（取付面側）　＊35×36mmに切断可　パネル面取付穴寸法M3×28mm
表示 送受信信号 LED表示（USBコネクタ）
オプション
6pin-4pin変換ケーブル
 MC036 6pin-6pin変換ケーブル

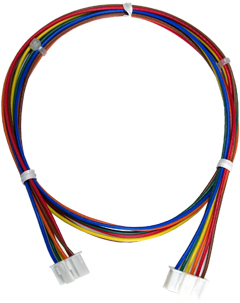

●COM(TTL)ケーブル
　　　（注文番号 MC021）
XAコネクタ 長さ60cm		 ●COM(TTL)ケーブル2
　　　（注文番号 MC036）
XAコネクタ 長さ60cm
　※RS･CSは使えません。
応用例

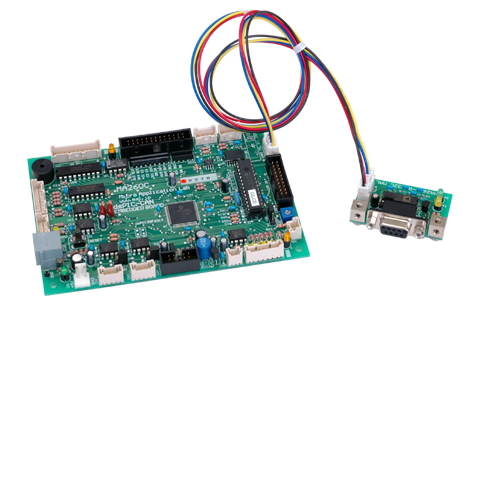

MA260 + MC021 + MA345

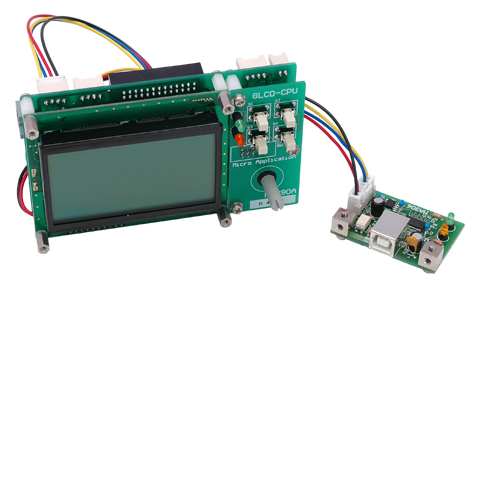

MA290 + MA306 + MC021
ＭＡ350、MA353等でご利用いただけます。
