MK304 超小型LCD付 dsPIC30 CPUユニット

超小型CPUユニット
dsPIC30F CPU搭載

製　品　名	注文番号
MK304 超小型LCD付 dsPIC30 CPUユニット（キット）	MK304
▼オプション
MA345 RS232C-TTL変換ユニット2	MA345
MA269 USB-TTL変換ユニット	MA269-USB
MA306R 絶縁型USB-TTL変換ユニット	MA306R
ICD⇔2.54mmピン変換ケーブル	MC030
COM(TTL)ケーブル	MC021-COM(TTL)
◆デバックにはREALICE+MC030、ICD3+MC030、又はPICkit3+5Pコネクタのいずれかが必ず必要です。
MPLAB REAL ICE	REALICE
MPLAB ICD 3	ICD3
PICkit 3 In-Circuit Debugger	PICkit3

操作パネル面取付で電力・電圧・電流表示に

本商品は、販売終了いたしました。

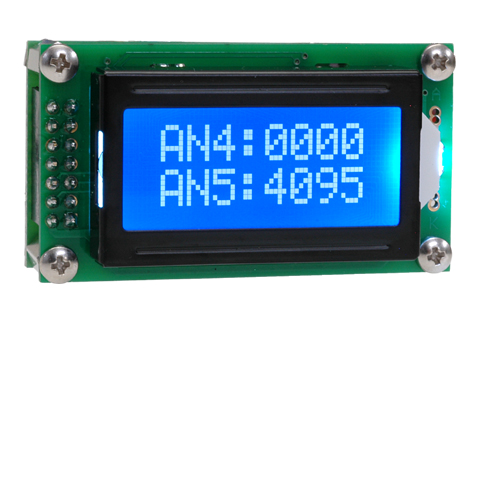

MK304 超小型LCD付 dsPIC30 CPUユニット（キット）は電流計、電圧計スタイルイメージでパネル面の省スペース空間に取り付けて表示・制御を行うLCD表示器付の超小型CPUユニットです。 CPUにはdsPIC30マイコンを使用し、小型ながら簡単な信号処理を実現させることができます。電圧・電流計測値や、各種センサからの物理量計測値の表示に有効です。
また、PWM出力やDC出力は様々な制御や電力制御を可能にします。コネクタ出力されている各信号は汎用I/Oポートとしても利用できます。MK304は組立キットの形態です。

MK304を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3 + MC030など、コンパイラにはC30コンパイラ（無料版あり）があります。

オプション

●dsPIC30F3013デバイス搭載
●小型・高速・16bit処理
●文字表示LCD（8文字×2行）
●明るくきれいなリバースブルー表示
●小さなパネル面に取付可能
●外形58×32mm ・組立キット

●CPU
DSP機能を内蔵したdsPIC30F3013を採用。ROM 8K、RAM 2K、EEPROM 1Kを搭載し、DSP処理も有効に機能できます。
付属のCPUにはテストプログラムが書き込まれていますので、正しく組立ができていれば、A/Dコンバータ・PWM出力・シリアル通信の機能確認が行えます。

●デバック
プログラム開発は、マイクロチップ社のMPLAB環境が使用できます。ICDデバッカをMC030ケーブル（オプション）経由で接続するとデバックや書込が可能です。
IDEはMPLAB(Ver8.3以上)を利用し、C30コンパイラ（無償提供版あり）で簡単にプログラム開発が可能。

●PICkit

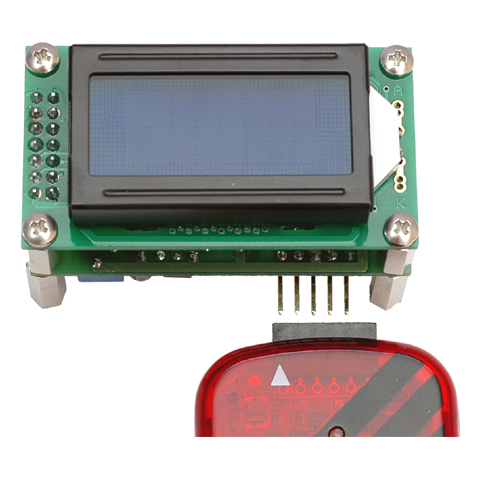

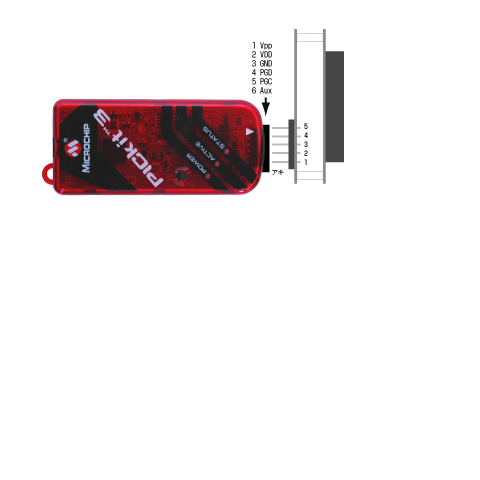

PICkitはダイレクト接続できますが、接続位置にご注意下さい。（左の接続図参照）

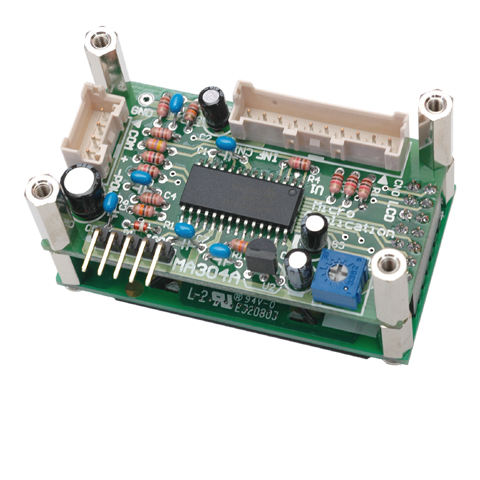

また、PICkit利用時は、必ず、付属のL型タイプの5Pコネクタを付けてください。

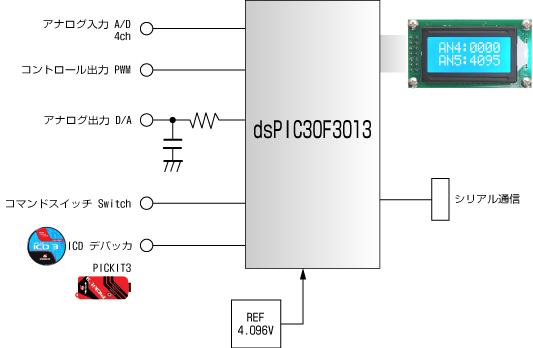

●インタフェース　A/D・SW・PWM・D/A・通信
○アナログ入力　4系統のアナログ入力4.096V 12bit分解能で高精度計測
○スイッチインタフェース　1bitの接点を入力できます
○PWM信号　PWMパルス信号(1bit)・PWM型D/Aコンバータ(1bit)出力します
○非同期シリアル通信　SD・RDラインが出力されていますので、TTLレベルにより通信が可能です。
　MA345　接続でRS232Cレベルでインタフェースができます
　MA269-USB　接続でPCのUSBポートに出力できます
　MA306R　にてPCと電源を絶縁するUSBポート接続ができます

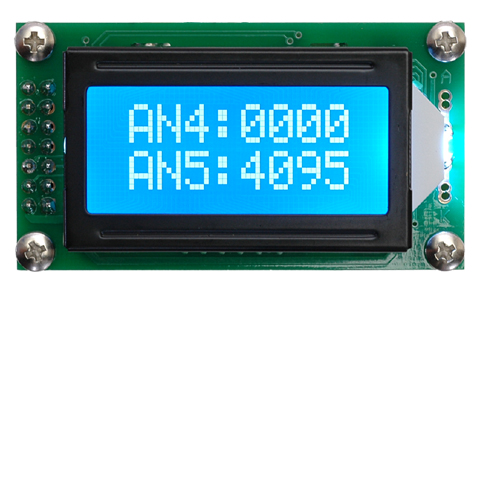

●LCD表示
文字型LCD　8文字×2行　バックライト付き

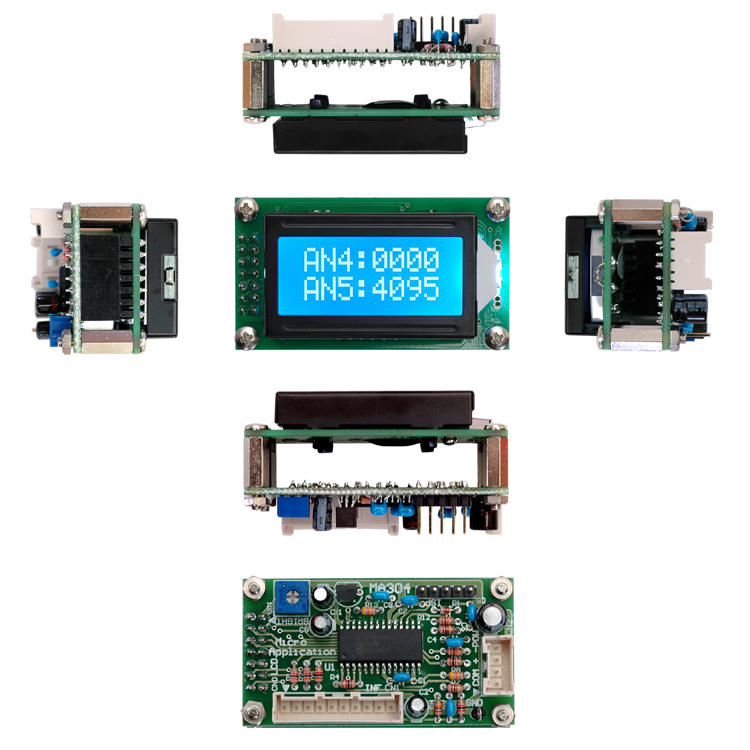

組立展開図は-->>　こちら

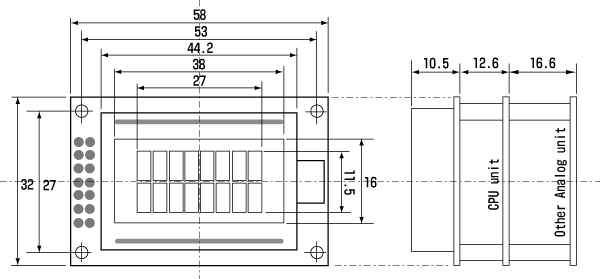

MA304外形図は-->>こちら

●プログラムダウンロード
MA304で利用できる実用型プログラム

１．電圧・電流計            HEXファイルのダウンロードはこちら
2チャンネルの電圧と電流を計測して表示を行う。
計測端子1;     V1=AN5 最大表示 20.0V       A1=AN4 最大表示 2.00A
計測端子2;     V2=AN3 最大表示 20.0V       A2=AN2 最大表示 2.00A
計測端子をスイッチ入力で切換る。
通信にて計測値を出力する。      9600bps
フォーマット     S1:nn.nV,n.nnA             S2:nn.nV,n.nnA
   ※電圧側は20Vを4Vに変換するアッテネータが必要です。
   ※電流側は2Aを4Vに変換する電流センサが必要です。

２．電圧値とバー表示    HEXファイルのダウンロードはこちら
電圧とバーブラフ表示を行う。
計測端子     AN5 最大表示 20.00V             A1=AN4 最大表示 2.00A
PWM出力　入力電圧に比例する。
通信にて計測値を出力する。      9600bps
フォーマット  V:nn.nnV
   ※電圧側は20Vを4Vに変換するアッテネータが必要です。

■MK304 超小型 DPMスタイル dsPIC30F CPUユニット（キット）（注文番号 MK304）には、以下のものが含まれます。

●本体基板　●アナログ計測回路基板　●ユニバーサル基板（2枚）　●付属部品一式　●取扱説明書

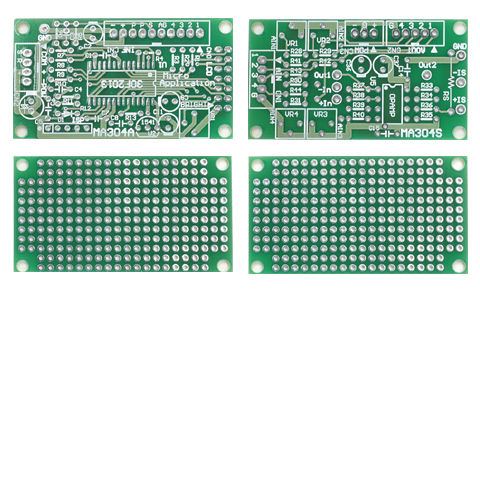

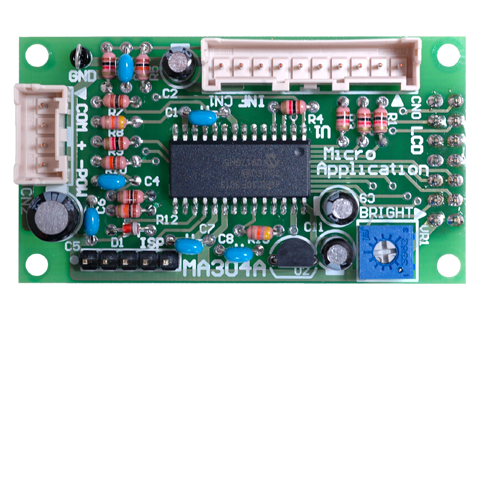

MK304 基板

アナログ計測回路基板

ユニバーサル基板

基板拡大写真はこちら

基板は4種類が1枚につながっています。Vカットが入っていますので、ゆっくり力をかけて割ってからご使用下さい。

●MA345 RS232C-TTL変換ユニット2 (注文番号 MA345)
　　　TTLの非同期シリアル信号をRS232C信号に変換するためのユニットです。
　　　PCとはDsub9Pにてストレートで接続します。（Dsub9Pケーブル付属）
　　　パネル取り付け可能なちょっと便利なユニットです。

●MA269 USB-TTL変換ユニット(注文番号 MA269-USB)
     TTLの非同期シリアル信号をUSBにてPCと接続します。
     PC側はCOMポート互換になっており、アプリケーションからCOMポートとして利用できます。
     （USBケーブル付属）

●MA306R 絶縁型USB-TTL変換ユニット(注文番号 MA306R)
     TTLの非同期シリアル信号をUSBにてPCと接続します。
     PC側はCOMポート互換になっており、アプリケーションからCOMポートとして利用できます。
     （USBケーブル付属）

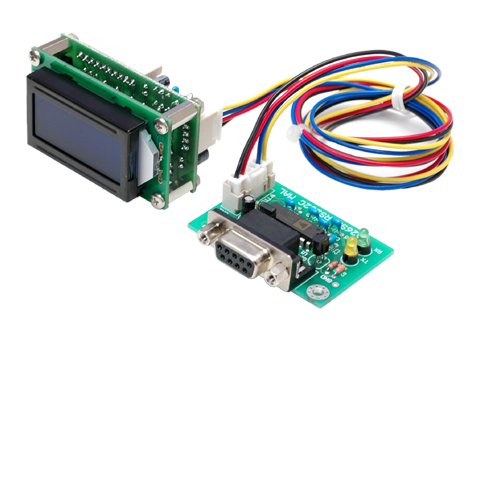

●COM(TTL)ケーブル(MC021-COM(TTL))
MA269・MA278・MA306RとMA260・MA270・MA290を接続するオプションケーブル
XAコネクタ 6pin-4pin変換ケーブル　長さ 60cm

ICD⇔2.54mmピン変換ケーブル(MC030)

○製品概要
ICDコネクタと2.54mmピンを変換するケーブルです。
MC030を利用することによって、MK304とMPLAB-ICDが接続できます。

●MC030

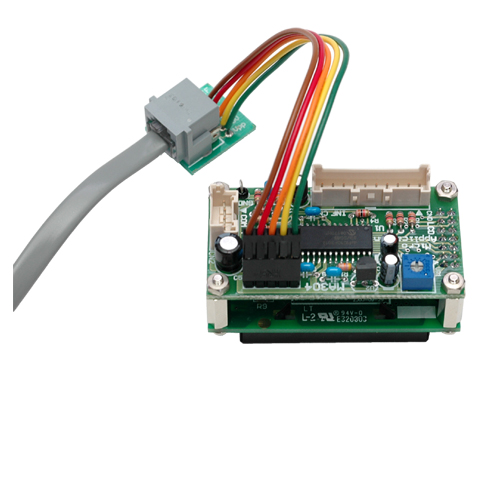

●MK304+MC030

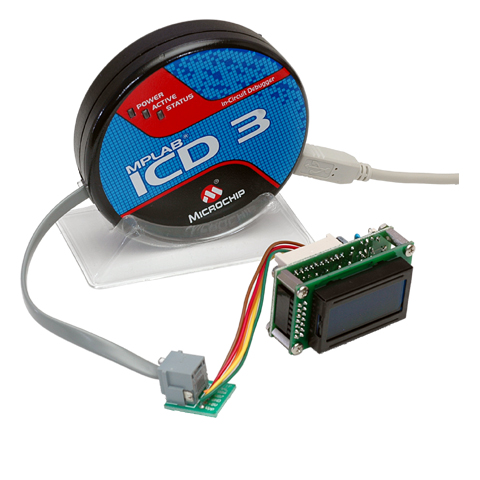

●MK304+MC030+ICD

CPU	dsPIC30F3013 ROM 8Kワード RAM 2Kバイト EEPROM 1Kバイト
クロック	デバイス内蔵RC発振　7.37MHz 最大29.48MIPS
リセット	パワーオンリセット
書込・デバック	アダプタにてREAL-ICE・MPLAB-ICD接続可能 PICKIT3直結可能　デバッカ端子2本はポートとして利用可能
LCD表示	文字型LCD 8文字×2行　バックライト付き　リバース表示
スイッチ入力	スイッチ入力回路 1系統
A/Dコンバータ	CPU内蔵 12bit　外部入力（AN2～AN5）4入力電圧リファレンス MCP1541による4.096V搭載電圧制度 1% 温度 50ppm
D/Aコンバータ	PWMを使用した電圧出力　LPF内蔵
PWM	PWM端子出力
通信	非同期シリアル通信 TTLレベル SD・RDのみサポート外部電圧変換ユニット利用可能 RS232C、MA296-RS、MA296-USB、MA306R
動作環境	温度 0～40℃ 腐食性ガス、結露なし
電源	+5V ±0.5V 500mA以下
基板寸法	58 × 32 mm　　ユニット外形図
