MA200 PIC組込 CPUボード1

ライン製造治具、少量生産機器
研究機器を短時間で構築

製　品　名	注文番号
MA200	PIC組込 CPUボード1
MES-CDROM	MES200シリーズライブラリ
▼その他
KK-4	基板固定台4
KK-6	傾斜基板固定台
KK-7	KK-6 補助板
◆デバックにはREALICE、ICD3又はPICkit3+PICkit-OPT1のいずれかが必ず必要です。
REALICE	MPLAB REAL ICE
ICD3	MPLAB ICD 3
PICkit3	PICkit 3 In-Circuit Debugger
PICkit-OPT1	PICkit⇔モジュラ変換（キット）

MA200は受注生産となっておりますので、お問い合わせよりご連絡下さい。

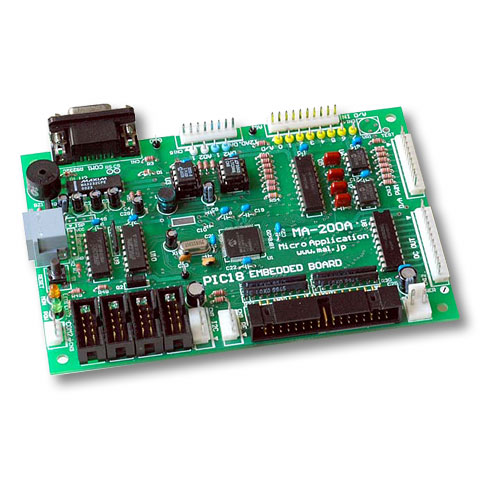

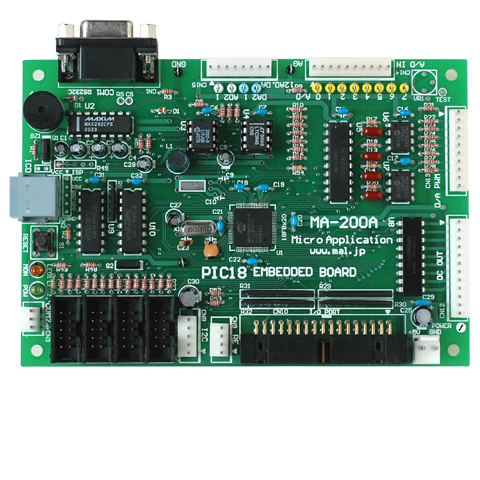

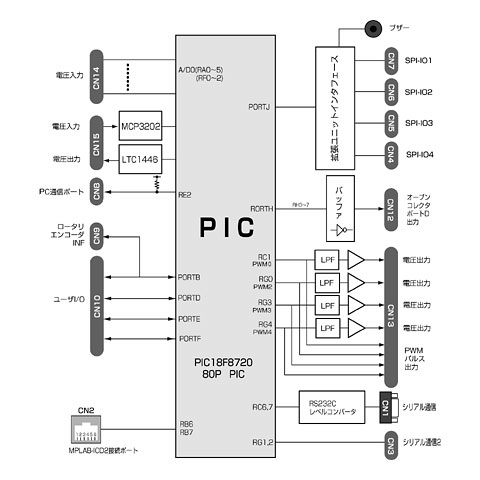

MA200はライン製造治具、少量生産機器、研究機器を短時間で構築するPICマイコンシステムです。CPUにはPIC最高スペックを持つPIC18F8720を搭載し、有効に機能する最適な周辺機能を持ちます。入出力となるキースイッチや各種表示ユニットが用意されていますので、特殊なユーザ回路のみを準備するだけで目的の装置を完成できます。
アナログ機能は2chの12bitのA/D、D/Aを搭載するほか、8chの10bit A/Dや、4chの10bit D/Aを搭載。プログラム開発環境はMPLAB C18 コンパイラとMPLAB-ICD3デバッカによる安定したトータル開発環境を準備しています。

MA200を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3がお薦めです。他にPICkit3+PICkit-OPT1,REALICEもあります。

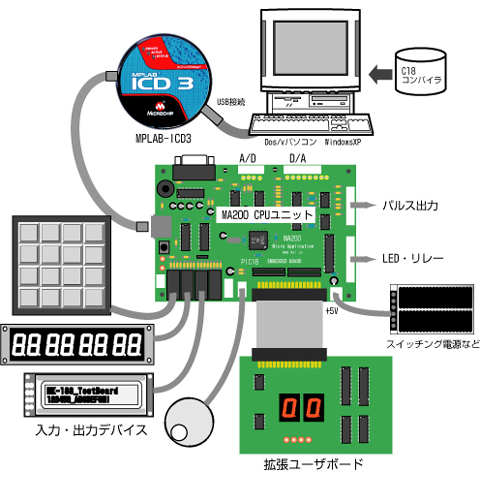

MES200の応用例

●短時間で装置を構成
●中規模装置に最適
●卓上計測器
●12bit A/D、D/Aを搭載
●PIC16F8720を搭載
●各種I/Oを用意（表示器・キーインタフェースなど）

MES200の応用例はこちら

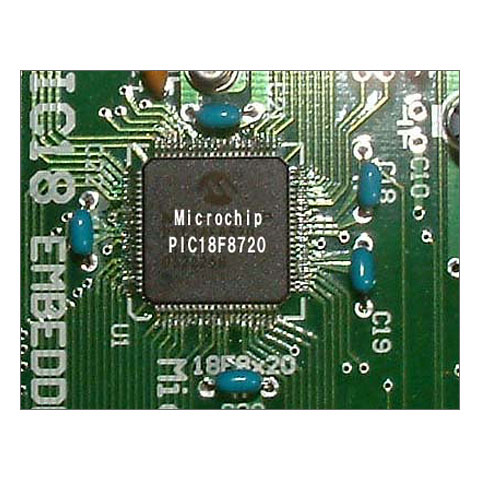

●ハイエンド最高スペックのPIC18F8720
PIC18ハイエンドマイコンの中でも最高スペックを持つPIC18F8720を搭載しています。80ピンパッケージ 128KBのプログラムメモリ、4KBのRAM空間、1KBのEEPROMを搭載しています。

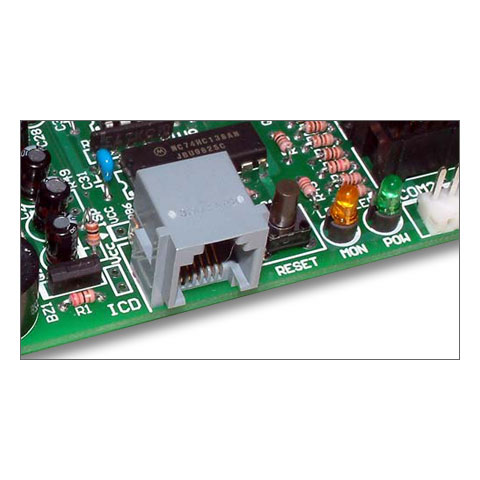

●MPLAB-ICD3 接続とMPLAB C18 コンパイラ
装置構築のネックともなるプログラム開発をCコンパイラの利用で高速化するのがMES200の大きなポイントです。導入も丁寧な解説書により迅速に行えます。スイッチ入力、表示器など、一番手間のかかる部分はハードウエアを固定化し、さらにプログラムはライブラリを用意してあります。マイクロチップのMPLAB C18 コンパイラは安定性に優れ、C18 マイコンに最適なコードをはき出します。MPLAB デバック環境で ICD3デバッカを利用することで、ローコストで操作性の高い開発環境を得られます。
デバックにはMPLAB REAL-ICE、 MPLAB-ICD3 又はPICkit3 + PICkit-OPT1 のいずれかが必ず必要です。

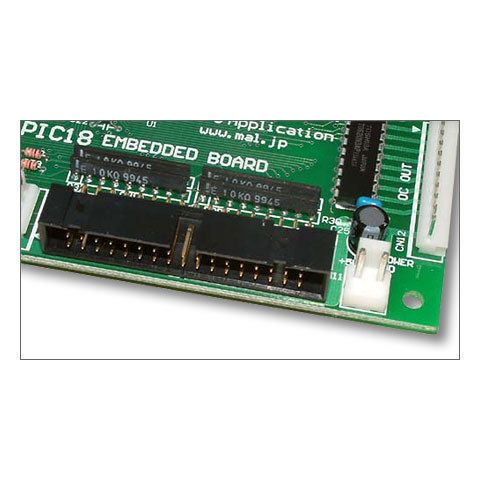

●十分なI/Oポート
I/Oポートは30bit出力されています。さらにドライバを通過した出力ポートが8bit出ています。80ピンのCPUですので、多くのI/Oをユーザに開放できます。

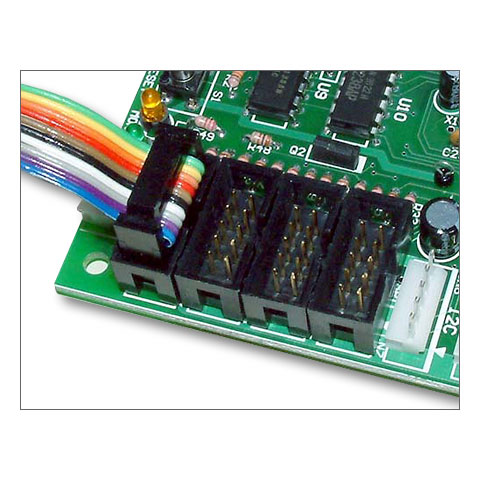

●キースイッチや表示器のインタフェース
MALからリリースするキースイッチや表示ユニットは、同期シリアル通信で接続されます。コネクタは4つ用意されており、4台のI/Oユニットをコントロールできます。小電流であれば電源も同時に供給します。

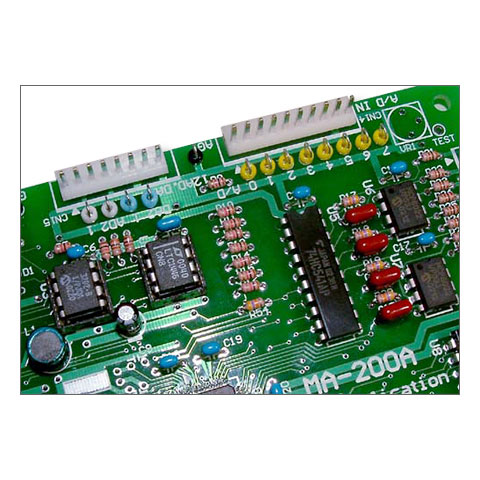

●アナログ入力・出力
アナログ入力、出力であるA/Dコンバータ、D/Aコンバータは10bit、12bitと数多く搭載しています。計測的な用途が多く考えられる卓上機器ですので、この点を考慮した結果です。

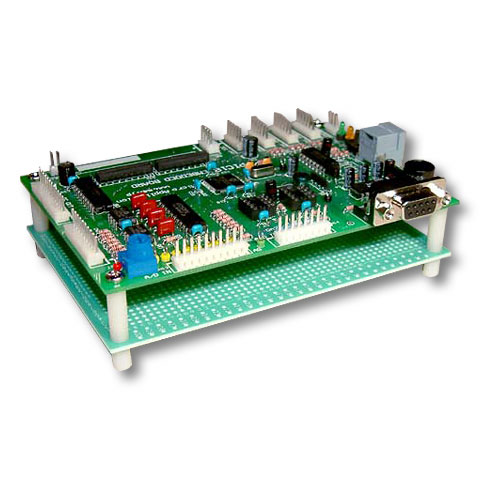

●拡張性
本体CPUユニットは市販されているユニバーサル基板に寸法を合わせていますので、手配線によるユーザ回路をスタック形式で実装できます。

●プログラムの転送

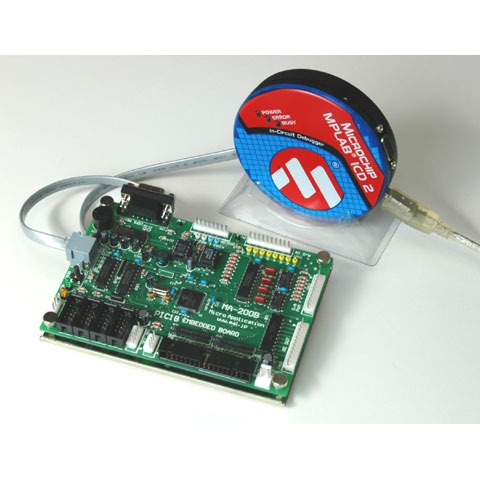

MA200にプログラムを転送するにはMPLAB REAL-ICE、MPLAB-ICD3又はPICkit+PICkit-OPT1が必要です。デバック機能を持ったMPLAB-ICD3などが便利です。（写真はICD2）

●拡張ユニットやインタフェースの情報
特殊なインタフェースの情報をお知らせ致します。

●itron製VFDの接続レポートを紹介致します。

●ご注意
MES200シリーズライブラリ(MES-CDROM)が必要な方は、MA200ご購入の方に限りご購入いただけます。ご購入時に併せてご注文ください。
複数個ご購入の場合もMES-CDROMは1個となります。

●おすすめ
mplab C18 コンパイラの実践活用 (PT4)にはMES200システムの詳しい使い方やプログラムが書かれています。
イーサネットの簡単な説明はMES200シリーズライブラリ(MES-CDROM)に入っています。

■I/Oユニットbusに接続できる表示器やキーインターフェース等の紹介


MA192 6桁 LED 表示ユニット	MA193 8桁 LED 表示ユニット	MA194 8桁キャラクタ LED ユニット	MK195 4キースイッチユニット


MA196 4x6 24キースイッチコントローラ	MA197 キャラクタ LCD 表示ユニット	MA283 大型 LED 表示ユニット	MK203 ちょっと便利な8LEDユニット


MES-CDROM 本(PT4)に掲載している MESシリーズサンプルプログラムを搭載	MES-OPT MES200 オプション	LB-M202MD15AA 蛍光表示管モジュール

■MA200 PIC組込 CPUボード1 （注文番号 MA200）には、以下のものが含まれます。

●本体基板　●付属品　●説明書

★★★ MA200 MALおすすめセット ★★★

●MA200　●MPLAB-ICD3 本体 (ICD3)　●mplab C18 コンパイラの実践活用 (PT4)
●キャラクタ LCD 表示ユニット 16×2 (MA197-1602)　●通信ケーブル-L30 (MES-OPT100)

	+		+		+		+
MA200		MPLAB-ICD3		PT4		MA197-1602		MES-OPT100

CPU	PIC18F8720
動作クロック	25MHz
補助クロック	32KHz (OPTION)
リセット	POWER-ON リセット　スイッチ内蔵
入出力ポート	30bit (CPU直出)
電力ポート	8bit オープンコレクタ出力　+12V 300mA 駆動
A/Dコンバータ	8ch 10bit A/Dコンバータ (I/Oポート利用可)
A/Dコンバータ 2ch	12bit A/Dコンバータ　MCP3202使用　SPI-IF
D/Aコンバータ 4ch	10bit D/Aコンバータ　内蔵PWM使用(PWM出力可)
D/Aコンバータ 2ch	12bit D/Aコンバータ　LTC1446使用　SPI-IF
PWMパルス出力	4ch　10bitD/Aと機能共有　TTLレベル
ブザー	圧電ブザー　発音体　交流駆動　2KHz max
非同期シリアル1	外部RS232C非同期通信 9p-Dsubメスコネクタ　パソコン直結
非同期シリアル2	TTLレベル
I2Cバス	I2Cシリアルポート (SPI通信利用も可能)
モニタLED	1
I/Oユニット	4台まで装着可 (表示器・キー接点)　同時給電可能500mA以内
ロータリエンコーダ	回転型設定器
キーボード	I/Oユニットにて (OPTION) 4キー 6台まで接続　4 x 6 matrix (MA196使用)
表示器	I/Oユニットにて (OPTION) LED、LCD各種表示ユニット接続可能
デバック	MPLAB-ICD3 直結デバック可能
書込み	ISP書込み端子を用意
動作環境	温度 0～50℃ 腐食性ガス、結露なし
動作電源	+5V 500mA以下　電源ランプ付き
外　形	138 x 95mm (取付穴寸法128 x 85mm)　　ユニット外形図　　コネクタ表

●MA200にプログラムを転送するにはMPLAB REAL-ICE、 MPLAB-ICD3 又はPICkit3 + PICkit-OPT1が必要です。
ケーブルを準備すればPICSTART Plusでも書込みができますが、できればデバック機能を持ったMPLAB-ICD3などが便利です。

●詳細説明はありません。装置組込例についてはmplab C18 コンパイラの実践活用に掲載されています。

●MES200シリーズライブラリ(MES-CDROM)が必要な方は、MA200ご購入の方に限りご購入いただけます。ご購入時に併せてご注文ください。複数個ご購入の場合もMES-CDROMは1個となります。

●MA200において MA-200C基板以降コネクタの種類を変更します。(2005/06/01)
ロック機能が付いて抜き差しが容易にでき、取り扱いのしやすいタイプに変更しました。

●WindowsXP環境で動作します。

●デバックにはMPLAB REAL-ICE、 MPLAB-ICD3 又はPICkit3 + PICkit-OPT1 のいずれかが必ず必要です。

●基板固定台4（KK-4）がぴったりサイズで使用できます。

●傾斜基板固定台（KK-6）とKK-6 補助板(KK-7)を組み合わせて使用できます。

●ちょっと便利な8LED ユニットが使用できます。

●蛍光表示管モジュール(LB-M202MD15AA)
　　5 x 7ドット+カーソル行／20文字 x 2行／文字サイズ 3.9 x 7.7mm／サイズ 146 x 43mm／重さ 120g／
　　取付寸法 108 x 29mm 3Φ／表示寸法 71 x 29mm／動作電圧 +5V 450mA／発光色ブルーグリーン 505nm
　　付属品利用説明書、NH5P、ピン5個
